集成电路设计基础
IC(Integrated Circuit),集成电路,芯片
常用工具和语言
- 编程语言:C/C++(用于单片机),Verilog / VHDL(用于 FPGA)
- 工具链:Keil、IAR、Vivado、Quartus、ST-Link、JTAG调试器等
# Vivado 基础
1️⃣ 安装
Downloads (xilinx.com) (opens new window)
官网下载安装包,需要登陆注册 AMD 账号(密码要求大小写、特殊字符以及数字)
这里老师强烈推荐版本 2019.2,不知为何,下载安装包后双击安装包运行
一路 continue / next,途中需要输入一次 AMD 账号,选择产品时勾选 VIVADO,Devices 默认即可,安装路径可自定义
总共大小二十多 GB,约需下载安装两个多小时
2️⃣ 新建项目
新建项目或打开项目(.xpr 文件)
新建文件
- 设计代码
- 测试代码
仿真:将需要仿真的测试代码 set as top 后 Run Simulation
仿真设置:设置仿真时间和 log_all_signals
停止仿真:右键 Run Simulation 或叉掉正上方 Simulation 的提示框停止仿真
# 组合逻辑电路
# 编码器

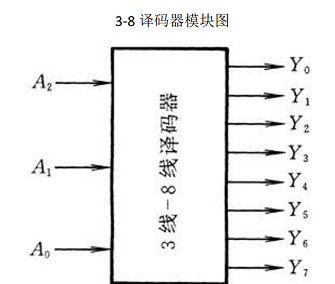

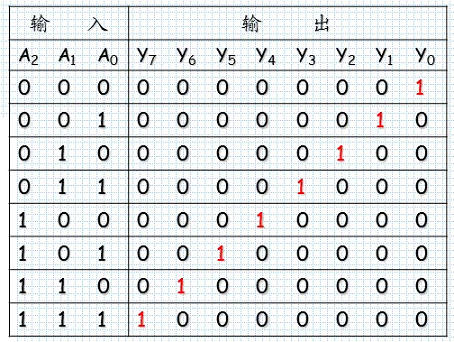

将输入的二进制数编为独热码,如 38 编码器,将000编码为00000001,001编为00000010,011编为00001000,111编为10000000
decoder_3_8
// 时间精度 timescale
`timescale 1ns / 1ps
module decoder_3_8(
input [2:0] in,
output [7:0] out
);
// 定义输入输出关系
assign out[0] = (in==3'd0);
assign out[1] = (in==3'd1);
assign out[2] = (in==3'd2);
assign out[3] = (in==3'd3);
assign out[4] = (in==3'd4);
assign out[5] = (in==3'd5);
assign out[6] = (in==3'd6);
assign out[7] = (in==3'd7);
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
decoder_5_32
`timescale 1ns / 1ps
module decoder_5_32(
input[4:0] in,
output[31:0] out
);
assign out[0] = (in==5'd0);
assign out[1] = (in==5'd1);
assign out[2] = (in==5'd2);
assign out[3] = (in==5'd3);
assign out[4] = (in==5'd4);
assign out[5] = (in==5'd5);
assign out[6] = (in==5'd6);
assign out[7] = (in==5'd7);
assign out[8] = (in==5'd8);
assign out[9] = (in==5'd9);
assign out[10] = (in==5'd10);
assign out[11] = (in==5'd11);
assign out[12] = (in==5'd12);
assign out[13] = (in==5'd13);
assign out[14] = (in==5'd14);
assign out[15] = (in==5'd15);
assign out[16] = (in==5'd16);
assign out[17] = (in==5'd17);
assign out[18] = (in==5'd18);
assign out[19] = (in==5'd19);
assign out[20] = (in==5'd20);
assign out[21] = (in==5'd21);
assign out[22] = (in==5'd22);
assign out[23] = (in==5'd23);
assign out[24] = (in==5'd24);
assign out[25] = (in==5'd25);
assign out[26] = (in==5'd26);
assign out[27] = (in==5'd27);
assign out[28] = (in==5'd28);
assign out[29] = (in==5'd29);
assign out[30] = (in==5'd30);
assign out[31] = (in==5'd31);
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
# 解码器
编码器的反向操作,将独热码解为一个个对应数字,如10000000解为111
- 三目运算符,优先级逐级下降,若
in[i] == 1则out = 3'di 3'd1表示 3 位的十进制数 13'b010表示 3 位二进制数 010,也就是十进制 2
`timescale 1ns / 1ps
module encoder_8_3(
input [7:0] in,
output [2:0] out
);
assign out = in[0]?3'd0:
in[1]?3'd1:
in[2]?3'd2:
in[3]?3'd3:
in[4]?3'd4:
in[5]?3'd5:
in[6]?3'd6:
3'd7;
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# 选择器
五路选择器:根据输入信号select在输入信号in0,in1,in2,in3,in4中选择一个作为输出
sel == 000则选择in0,sel == 001则选择in1
`timescale 1ns / 1ps
module mux5_8a(
input [7:0] in0 , in1 , in2 , in3 , in4 ,
input [2:0] sel,
output [7:0] out
);
assign out = (sel == 3'd0)?in0:(sel == 3'd1)?in1:
(sel == 3'd2)?in2:(sel == 3'd3)?in3:
(sel == 3'd4)?in4:7'd0;
endmodule
2
3
4
5
6
7
8
9
10
11
# 时序逻辑电路
# D 触发器
在时钟信号的上升沿触发,使输出等于输入,其余时刻均保持输出不变
使用 always 关键字捕捉时钟信号 clk 的上升沿 posedge(下降沿为 negedge)
<=为非阻塞赋值,在 always 中通常使用该种赋值方法,需要统一
`timescale 1ns / 1ps
// D 触发器(反相器)
module dff(
input wire d,
input wire clk,
output reg q
);
always@(posedge clk)begin
q <= d;
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
测试代码
- forever begin end:表示死循环执行
#10表示延迟 10ns 执行$finish;调用内置函数结束本次仿真
`timescale 1ns / 1ps
module dff_tb(
);
reg clk;
reg d;
wire q;
dff dff1(.clk(clk),.d(d),.q(q));
initial begin
clk = 0;
forever begin
#10 clk=~clk;
end
end
initial begin
d = 1;
forever begin
#15 d=~d;
end
end
initial begin
#200 $finish;
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
# 带同步复位信号的 dff
多一个输入:复位信号 rst,rst 为 0 时有效,复位信号有效时,D 触发器失效,输出始终为 0
同步指复位信号 rst 的生效时刻和时钟信号同步,均在 clk 的上升沿进行判断并对输出赋值
`timescale 1ns / 1ps
module dffSyn(
input wire d,
input wire clk,
input wire reset,
output reg q
);
always @(posedge clk)begin
if(!reset)begin // 低电平生效,将输出置零
q<=0;
end
else begin
q<=d;
end
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
测试代码
`timescale 1ns / 1ps
module dffSyn_tb(
);
reg clk;
reg d;
reg reset;
wire q;
dffSyn dffSyn1(.clk(clk),.d(d),.reset(reset),.q(q));
initial begin
clk = 0;
forever begin
#10 clk=~clk;
end
end
initial begin
d = 1;
forever begin
#15 d=~d;
end
end
initial begin
reset = 1;
#5
reset = 0;
#25
reset = 1;
end
initial begin
#200 $finish;
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
# 带异步复位信号的 dff
复位信号工作在其自身的下降沿,即一旦 rst 从 1 变为 0,此时触发对输出 q 的赋值(赋值为 0)
同时也工作在时钟信号 clk 的上升沿,rst 为 0 时 q 始终为 0,只有当 clk 的上升沿同时 rst = 1 时,输出 q 等于输入 d
`timescale 1ns / 1ps
module dffAsyn(
input wire d,
input wire clk,
input wire reset,
output reg q
);
always @(posedge clk or negedge reset)begin
if(!reset)begin
q<=0;
end
else begin
q<=d;
end
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# 带使能端的 dff
没有复位信号,但多了一个使能信号,只有当使能信号为 1(即使能时),D 触发器正常工作,否则不做处理
`timescale 1ns / 1ps
module dffEn(
input wire d,
input wire clk,
input wire en,
output reg q
);
always @(posedge clk)begin
if(en)begin
q <= d;
end
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
# 32 位除法器
设计代码:div32.v

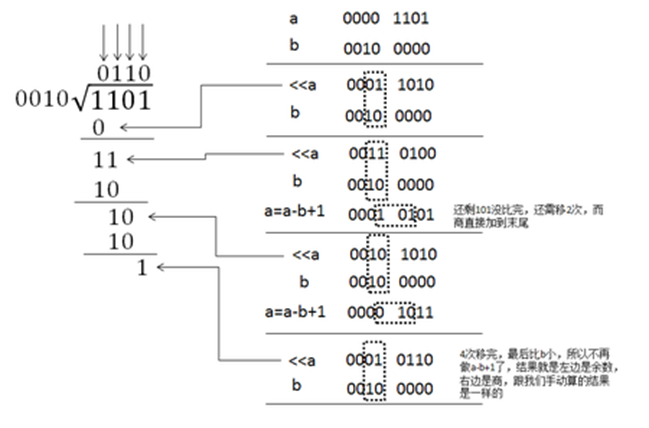

- temp_a 为被除数的两倍扩展,为了合拍同理要把除数扩展
- temp_a 高 32 位存的余数,低 32 位存的商,运算过程如上图
- 当 temp_a >= temp_b 时,商 1,填补到 temp_a[0],再整体左移一位,进行下一轮运算,当小于时,商 0 再左移
`timescale 1ns / 1ps
module div32(
input [31:0] a,
input [31:0] b,
output [31:0] result,
output [31:0] remainder
);
reg[63:0] temp_a;
reg[63:0] temp_b;
integer i;
always @ (*) begin
temp_a = {32'd0, a};
temp_b = {b, 32'd0};
for(i = 0; i < 32; i = i+1) begin
temp_a = temp_a << 1;
if(temp_a >= temp_b) begin
temp_a = temp_a - temp_b + 1;
end
end
end
assign result = temp_a[31:0];
assign remainder = temp_a[63:32];
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
测试代码:div32_tb.v
`timescale 1ns / 1ps
module div32_tb(
);
reg [31:0] a;
reg [31:0] b;
wire [31:0] result;
wire [31:0] remainder;
div32 div320(a, b, result, remainder);
integer i;
initial begin
b = 32'd7;
for(i = 102; i < 152; i = i+1) begin
#20
a = i;
end
#1000 $finish;
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# 寄存器设计
# 程序计数器 pc
就是一个指向指令地址的指针,
| 序号 | 接口名 | 宽度(bit) | 输入/输出 | 作用 |
|---|---|---|---|---|
| 1 | rst | 1 | 输入 | 复位信号 |
| 2 | clk | 1 | 输入 | 时钟信号 |
| 3 | pc | 32 | 输出 | 要读取的指令地址 |
| 4 | ce | 1 | 输出 | 指令存储器使能信号 |

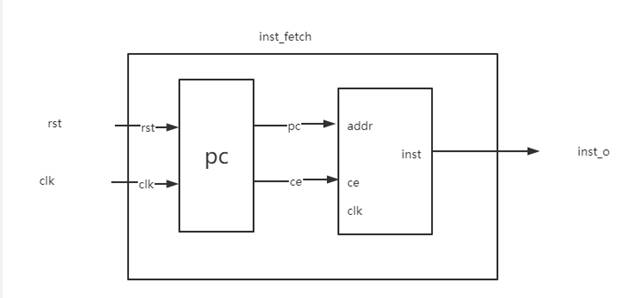

根据时钟信号复位信号输出当前指令的地址以及使能信号,将送往取值模块作为取值模块的输入,取值模块根据这个指令地址将指令和使能信号取出指令,作为取值模块的输出
`timescale 1ns / 1ps
module pc(
input wire clk, // 时钟信号
input wire rst, // 复位信号
output reg [31:0] pc, // 要读的指令地址
output reg ce // 使能信号
);
always@ (posedge clk) begin
if(rst == 1)begin
ce <= 0;
end else begin
ce <= 1;
end
end
// 只有当复位信号无效时,使能信号有效,才给地址赋值,否则为 0
always@(posedge clk)begin
if(ce == 0)begin
pc <= 32'b0;
end else begin
pc <= pc + 4;
end
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
# 宏定义
宏定义:提高代码可读性
- 定义变量:``define a 31:0`
- 引用文件:``include "./defines.v"`
defines.v
// 寄存器读写
`define RegAddrBus 4:0
`define RegDataBus 31:0
`define RegNum 31:0
`define RstDisable 0
`define RstEnable 1
`define ZeroWord 32'h0
`define ReadEnable 1
`define ReadDisable 0
`define WriteEnable 1
`define WriteDisable 0
// 取值模块 inst 地址线长度和使能信号
`define InstAddrBus 31:0
`define InstBus 31:0
`define CeDisable 0
`define ZeroRegAddr 5'd0
// 指令 5:0 编号
`define FuncAdd 6'b100000
`define FuncAddu 6'b100001
`define FuncSub 6'b100010
`define FuncSubu 6'b100011
`define FuncSlt 6'b101010
`define FuncSltu 6'b101011
`define FuncAnd 6'b100100
`define FuncOr 6'b100101
`define FuncXor 6'b100110
`define FuncNor 6'b100111
`define FuncZero 6'b000000
`define FuncSll 6'b000000
`define FuncSrl 6'b000010
`define FuncSra 6'b000011
// 算数、逻辑运算
`define OpZero 6'b000000
`define Op1Zero 5'b00000
`define SaZero 5'b00000
`define OpLui 6'b001111
// 操作符地址长度
`define Aluop_OnehotBus 13:0
// 译码结果,操作符
`define AluopAdd 14'b10_0000_0000_0000
`define AluopAddu 14'b01_0000_0000_0000
`define AluopSub 14'b00_1000_0000_0000
`define AluopSubu 14'b00_0100_0000_0000
`define AluopSlt 14'b00_0010_0000_0000
`define AluopSltu 14'b00_0001_0000_0000
`define AluopAnd 14'b00_0000_1000_0000
`define AluopOr 14'b00_0000_0100_0000
`define AluopXor 14'b00_0000_0010_0000
`define AluopNor 14'b00_0000_0001_0000
`define AluopSll 14'b00_0000_0000_1000
`define AluopSrl 14'b00_0000_0000_0100
`define AluopSra 14'b00_0000_0000_0010
`define AluopLui 14'b00_0000_0000_0001
`define AluopZero 14'b00_0000_0000_0000
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
# MIPS 寄存器堆 regfile

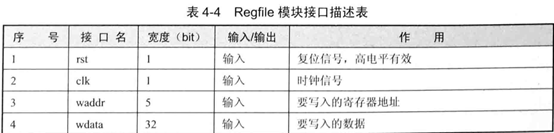

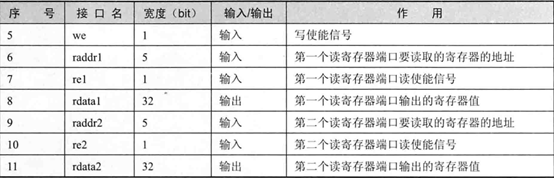

寄存器具有读/写两个功能:根据复位信号和时钟信号开展工作
- 写需要输入写地址、写数据、写使能,共三个端口
- 读需要读地址、读使能,共四个端口
- 寄存器的输出为读出的具体数据,共两个端口
共输入端口 9 个,输出端口 2 个,只有在读的时候,输出端口才有读数据
数据为 32 位,所以需要 5 位地址线进行寻址,于是读写地址均为 5 位,读写数据均为 32 位,使能信号、复位信号以及时钟信号均为 1 位
regfile.v
`timescale 1ns / 1ps
`include "./defines.v"
module regfile(
input wire rst,
input wire clk,
// 一个写
input wire[`RegAddrBus] waddr,
input wire[`RegDataBus] wdata,
input wire we,
// 两个读
// 读 1
input wire[`RegAddrBus] raddr1,
input wire re1,
output reg[`RegDataBus] rdata1,
// 读 2
input wire[`RegAddrBus] raddr2,
input wire re2,
output reg[`RegDataBus] rdata2
);
reg[`RegDataBus] regs[`RegNum];
// 写端口
always@(posedge clk) begin
if(rst ==`RstDisable) begin // 当置零端无效时,读写端口才生效
if((we == `WriteEnable) && (waddr != 0)) begin // 当写端口开启且写地址合法,写入数据
regs[waddr] <= wdata;
end
end
end
// 读端口 1
always@(*) begin
if(rst == `RstEnable) begin // 当置零端无效时,读写端口才生效
rdata1 <= `ZeroWord;
end else if((re1 == `ReadEnable) && (raddr1 == 0)) begin // 当读地址为 0,返回空数据
rdata1 <= 32'h0;
end else if((re1 == `ReadEnable) && (raddr1 == waddr) && (we == 1)) begin // 当读到正在写的端口,直接返回要写入的数据
rdata1 <= wdata;
end else if(re1 == `ReadEnable) begin // 当正常读数据,直接返回读地址的数据即可
rdata1 <= regs[raddr1];
end else begin
rdata1 <= 32'h 0;
end
end
// 读端口 2
always@(*) begin
if(rst == `RstEnable) begin
rdata2 <= `ZeroWord;
end else if((re2 == `ReadEnable) && (raddr2 == 0)) begin
rdata2 <= 32'h0;
end else if((re2 == `ReadEnable) && (raddr2 == waddr) && (we == 1)) begin
rdata2 <= wdata;
end else if(re2 == `ReadEnable) begin
rdata2 <= regs[raddr2];
end else begin
rdata2 <= 32'h 0;
end
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
# 指令存 / 取
# 指令存储器 inst_rom
指令存储器,指令将存在这个模块的reg [31:0] inst_mem[0:127]中,这是一个长度为 128 的指令数组,每个指令长度为 32 位,最多可以存 128 条指令
存储器接受取值地址和一个使能信号,返回(输出)地址下标处对应的指令
| 序号 | 接口名 | 宽度(bit) | 输入/输出 | 作用 |
|---|---|---|---|---|
| 1 | ce | 1 | 输入 | 使能信号 |
| 2 | addr | 32 | 输入 | 要读取的指令地址 |
| 3 | inst | 32 | 输出 | 读出的指令 |
inst_rom.v
- 通过
$readmemh(path, reg)函数将路径 path 的文件内容读入信号 reg 中,以此来初始化存储器指令内容 - 只有当使能信号为 1 时,能够正常取值,即令输出
inst = inst_mem[addr[31:2]]
`timescale 1ns / 1ps
`include "./defines.v"
module inst_rom(
input wire ce,
input wire [`InstAddrBus] addr,
output reg [`InstBus] inst
);
reg [`InstBus] inst_mem[0:127];
initial begin
$readmemh("C:/File/vivado/inst_rom.data", inst_mem);
end
always@(*) begin
if(ce == `CeDisable) begin
inst <= `ZeroWord;
end else begin
inst <= inst_mem[addr[31:2]];
end
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
# 取值模块 inst_fetch
将 pc 和指令存储器 inst_rom 耦合,即把 pc 的输出(取值地址和使能信号)作为 inst_rom 的输入(取值地址和使能信号),统一输出一条 pc 从 inst_rom 取出来的 32 位指令 inst_o
inst_fetch.v:通过内部实例化将 pc 和 inst_rom 耦合在一起
`timescale 1ns / 1ps
`include "defines.v"
// 将 pc 模块和 inst_mem 通过内部实例化相连接。形成大的 inst_fetch 模块
module inst_fetch(
input wire clk,
input wire rst,
output wire [`InstBus] inst_o
);
// 内部信号通过pc的输出,inst_rom的输入相连接
wire [`InstAddrBus]pc;
wire ce;
pc pc0(.ce(ce), .clk(clk), .pc(pc), .rst(rst));
inst_rom inst_rom0(.ce(ce), .addr(pc), .inst(inst_o));
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
测试代码:inst_fetch_tb.v
`timescale 1ns / 1ps
module inst_fetch_tb(
);
reg rst;
reg clk;
wire [`InstBus] inst_o;
inst_fetch inst_fetch0(.rst(rst),.clk(clk),.inst_o(inst_o));
initial begin
clk = 1;
forever #10 clk = ~clk;
end
initial begin
rst = 0;
#10 rst = 1;
#100 rst = 0;
#500 $finish;
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# 译码器与运算器
# 译码器 ID

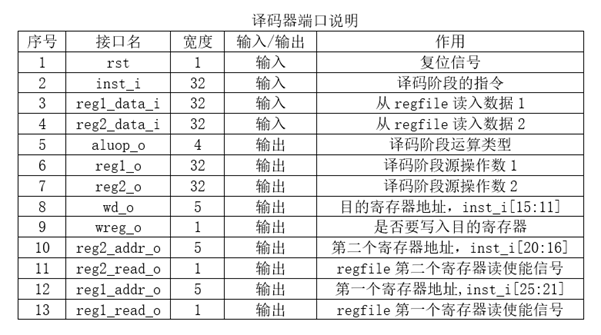

译码器,也叫 id,负责进一步处理取值模块和寄存器的输出,接收取值模块输出的指令和寄存器两个读出的数据,处理成供运算器 alu 处理的多个信号数据
其中
- 输入 inst_i 即为取值模块 inst_fetch 的输出,即从存储器取出的一条指令
- reg1_data_i 和 reg2_data_i 为寄存器 regfile 的两个输出,为从寄存器里读出的两个数据
译码器 id 将处理这条从取值模块传来的指令 inst_i,解析出
- 第一个寄存器地址 reg1_addr_o 及其读使能信号 reg1_read_o
- 第二个寄存器地址 reg2_addr_o 及其读使能信号 reg2_read_o
- 目的寄存器地址 wd_o 及其写使能信号 wreg_o
- 指令算术运算类型 aluop_o
同时 id 处理从寄存器传来的读数据 reg1_data_i 和 reg2_data_i,令 id 的操作数输出 reg1_o 和 reg2_o 分别等于这两个读数据(将送入运算器进行算术操作),此外,译码器的工作受复位信号 rst 影响
译码器的输出一部分将送到运算器 alu(操作数、操作符、写地址和写使能),另一部分送往寄存器 regfile(读地址和读使能)
id.v
- 运算类型 aluop_o 以独热码的形式存储,共 14 条指令,所以需要 14 位信号进行存储
- 这里用到 6-64 位和 5-32 位编码器(decoder)对指令 inst_i 中的各个分段进行解析
`timescale 1ns / 1ps
`include"./defines.v"
module id(
input wire rst,
input wire[`InstBus] inst_i, // 指令
input wire[`RegDataBus]reg1_data_i, // 输入操作码1
input wire[`RegDataBus]reg2_data_i, // 输入操作码2
output wire[`Aluop_OnehotBus]aluop_o, // 指令类别,用独热码存
output wire[`RegDataBus]reg1_o, // 就是输入的 reg1_data_i
output wire[`RegDataBus]reg2_o, // 输入的 reg2_data_i
output wire[`RegAddrBus]wd_o, // 目的写寄存器地址
output wire wreg_o, // 写权限
output wire[`RegAddrBus]reg1_addr_o, // 读寄存器地址1
output wire[`RegAddrBus]reg2_addr_o, // 读寄存器地址2
output wire reg1_read_o, // 读权限1
output wire reg2_read_o // 读权限2
);
// 先用四个解码器解析 32 位指令,获取操作数、指令以及目的地址
wire[5:0] op;
wire[4:0] op1;
wire[4:0] sa;
wire[5:0] func;
wire[63:0] op_d;
wire[31:0] op1_d;
wire[31:0] sa_d;
wire[63:0] func_d;
assign op = inst_i[31:26]; // 运算数 1
assign op1 = inst_i[25:21]; // 运算数 2
assign sa = inst_i[10:6];
assign func = inst_i[5:0]; // 运算类型
decoder_6_64 dec0(.in(op) , .out(op_d));
decoder_5_32 dec1(.in(op1) , .out(op1_d));
decoder_6_64 dec2(.in(sa) , .out(sa_d));
decoder_5_32 dec3(.in(func) , .out(func_d));
// 独热码分辨 14 种不同指令
wire inst_add;
wire inst_addu;
wire inst_sub;
wire inst_subu;
wire inst_slt;
wire inst_sltu;
wire inst_and;
wire inst_or;
wire inst_xor;
wire inst_nor;
wire inst_sll;
wire inst_srl;
wire inst_sra;
wire inst_lui;
assign inst_add = op_d[`OpZero]&&sa_d[`SaZero]&&func_d[`FuncAdd];
assign inst_addu = op_d[`OpZero]&&sa_d[`SaZero]&&func_d[`FuncAddu];
assign inst_sub = op_d[`OpZero]&&sa_d[`SaZero]&&func_d[`FuncSub];
assign inst_subu = op_d[`OpZero]&&sa_d[`SaZero]&&func_d[`FuncSubu];
assign inst_slt = op_d[`OpZero]&&sa_d[`SaZero]&&func_d[`FuncSlt];
assign inst_sltu = op_d[`OpZero]&&sa_d[`SaZero]&&func_d[`FuncSltu];
assign inst_and = op_d[`OpZero]&&sa_d[`SaZero]&&func_d[`FuncAnd];
assign inst_or = op_d[`OpZero]&&sa_d[`SaZero]&&func_d[`FuncOr];
assign inst_xor = op_d[`OpZero]&&sa_d[`SaZero]&&func_d[`FuncXor];
assign inst_nor = op_d[`OpZero]&&sa_d[`SaZero]&&func_d[`FuncNor];
assign inst_sll = op_d[`OpZero]&&op1_d[`Op1Zero]&&func_d[`FuncSll];
assign inst_srl = op_d[`OpZero]&&op1_d[`Op1Zero]&&func_d[`FuncSrl];
assign inst_sra = op_d[`OpZero]&&op1_d[`Op1Zero]&&func_d[`FuncSra];
assign inst_lui = op_d[`OpZero]&&op1_d[`Op1Zero];
assign aluop_o = (rst == `RstEnable) ? 14'b0 :
{
inst_add,
inst_addu,
inst_sub,
inst_subu,
inst_slt,
inst_sltu,
inst_and,
inst_or,
inst_xor,
inst_nor,
inst_sll,
inst_srl,
inst_sra,
inst_lui
};
assign reg1_addr_o = (rst == `RstEnable) ? `ZeroRegAddr : inst_i[25:21];
assign reg2_addr_o = (rst == `RstEnable) ? `ZeroRegAddr : inst_i[20:16];
assign reg1_read_o = (rst == `RstEnable) ? `ReadDisable : !(inst_sll || inst_srl || inst_sra || inst_lui);
assign reg2_read_o = (rst == `RstEnable) ? `ReadDisable : !(inst_lui);
wire[`RegDataBus]imm;
assign imm = rst ? `ZeroWord :
(inst_lui ? {inst_i[15:0],16'b0} : {27'b0,inst_i[10:6]});
assign reg1_o = rst ? `ZeroWord :
(reg1_read_o ? reg1_data_i : imm);
assign reg2_o = rst ? `ZeroWord :
(reg2_read_o ? reg2_data_i : imm);
assign wd_o = rst ? `ZeroRegAddr :
(inst_lui ? inst_i[20:16] : inst_i[15:11]);
assign wreg_o = rst ? `WriteDisable : `WriteEnable;
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
测试代码:id_tb.v
`timescale 1ns / 1ps
module id_tb(
);
reg rst;
reg[`InstBus]inst_i;
reg[`RegDataBus]reg1_data_i;
reg[`RegDataBus]reg2_data_i;
wire[`Aluop_OnehotBus]aluop_o;
wire[`RegDataBus]reg1_o;
wire[`RegDataBus]reg2_o;
wire[`RegAddrBus]wd_o;
wire wreg_o;
wire[`RegAddrBus]reg1_addr_o;
wire[`RegAddrBus]reg2_addr_o;
wire reg1_read_o;
wire reg2_read_o;
id id0(rst,inst_i,reg1_data_i,reg2_data_i,aluop_o,reg1_o,reg2_o,wd_o,wreg_o,reg1_addr_o,reg2_addr_o,reg1_read_o,reg2_read_o);
reg[`InstBus]inst_mem[0:127];
initial begin
$readmemh("C:/File/vivado/inst_rom.data" , inst_mem);
end
integer i;
initial begin
rst = `RstEnable;
#50;
rst = `RstDisable;
reg1_data_i = 32'h12345678;
reg2_data_i = 32'h87654321;
for(i = 0 ; i <= 20 ; i = i+1)begin
inst_i = inst_mem[i];
#20;
end
#50 $finish;
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
# 运算器 ALU

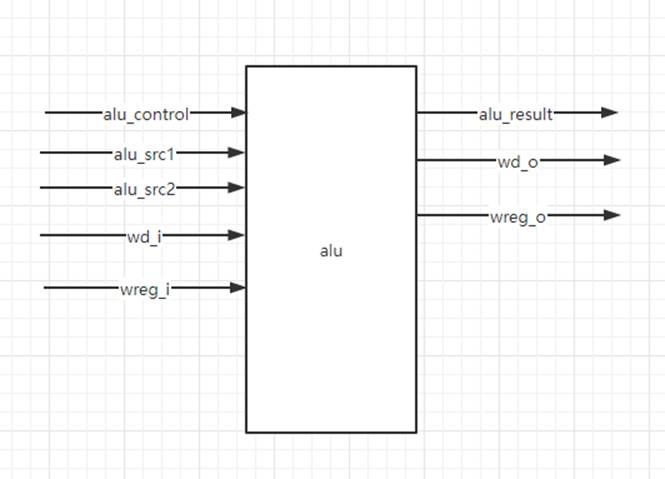

运算器接受从译码器传过来的两个操作数和操作符,计算出结果 alu_result,同时接收译码器传来的写地址和写使能,最终将输出计算结果、写地址以及写使能,送往寄存器 regfile,作为其输入
`timescale 1ns / 1ps
`include"defines.v"
module alu(
input wire[31:0]alu_src1, // 第一个操作数
input wire[31:0]alu_src2, // 第二个操作数
input wire[13:0]alu_control, // 操作码
input wire[4:0]wd_i, //写地址
input wire wreg_i, //写使能
output reg[31:0]alu_result, // 运算结果
output wire[4:0]wd_o, // 写地址
output wire wreg_o // 写使能
);
assign wd_o = wd_i;
assign wreg_o = wreg_i;
wire[`RegDataBus]alu_src2_mux;
wire[`RegDataBus]result_sum;
wire[`RegDataBus]result_slt;
assign alu_src2_mux = ((alu_control == `AluopSub) || (alu_control == `AluopSubu) || (alu_control == `AluopSlt))?
(~alu_src2 + 1) : alu_src2;
assign result_sum = alu_src1 + alu_src2_mux;
assign result_slt = (alu_src1[31] && !alu_src2[31]) ||
(!alu_src1[31] && !alu_src2[31] && result_sum[31]) ||
(alu_src1[31] && alu_src2[31] && result_sum[31]);
always @(*)begin
case(alu_control)
`AluopAdd,`AluopAddu,`AluopSub,`AluopSubu:begin
alu_result = result_sum;
end
`AluopSlt:begin
alu_result = result_slt;
end
`AluopSltu:begin
alu_result = (alu_src1 < alu_src2);
end
`AluopAnd:begin
alu_result = alu_src1 & alu_src2;
end
`AluopOr:
alu_result = alu_src1 | alu_src2;
`AluopXor:
alu_result = alu_src1^alu_src2;
`AluopNor:
alu_result = ~(alu_src1^alu_src2);
`AluopSll:
alu_result = alu_src2 << alu_src1[4:0];
`AluopSrl:
alu_result = alu_src2 >> alu_src1[4:0];
`AluopSra:
alu_result = ({32{alu_src2[31]}} << (6'd32 - {1'b0,alu_src1[4:0]})) |
(alu_src2 >> alu_src1[4:0]);
`AluopLui:
alu_result = alu_src2;
default:
alu_result = `ZeroWord;
endcase
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
测试代码
`timescale 1ns / 1ps
module alu_tb(
);
reg [31:0]alu_src1;
reg [31:0]alu_src2;
reg [13:0]alu_control;
reg [4:0]wd_i;
reg wreg_i;
wire [31:0]alu_result;
wire [4:0]wd_o;
wire wreg_o;
alu alu0(alu_src1,alu_src2,alu_control,wd_i,wreg_i,alu_result,wd_o,wreg_o);
integer i;
integer j;
initial begin
alu_control = 14'b00_0000_0000_0001;
alu_src1 = 32'h0101_0101;
alu_src2 = 32'h1010_1010;
wreg_i = 1;
wd_i = 5'd10;
for(i = 0 ; i < 14 ; i = i + 1)begin
$monitor("alu_control = %b,alu_src1 = %h,alu_src2 = %h,alu_result = %h",
alu_control,alu_src1,alu_src2,alu_result);
#20;
alu_control = alu_control << 1;
end
$finish;
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# 单周期 CPU
# single_cycle_cpu

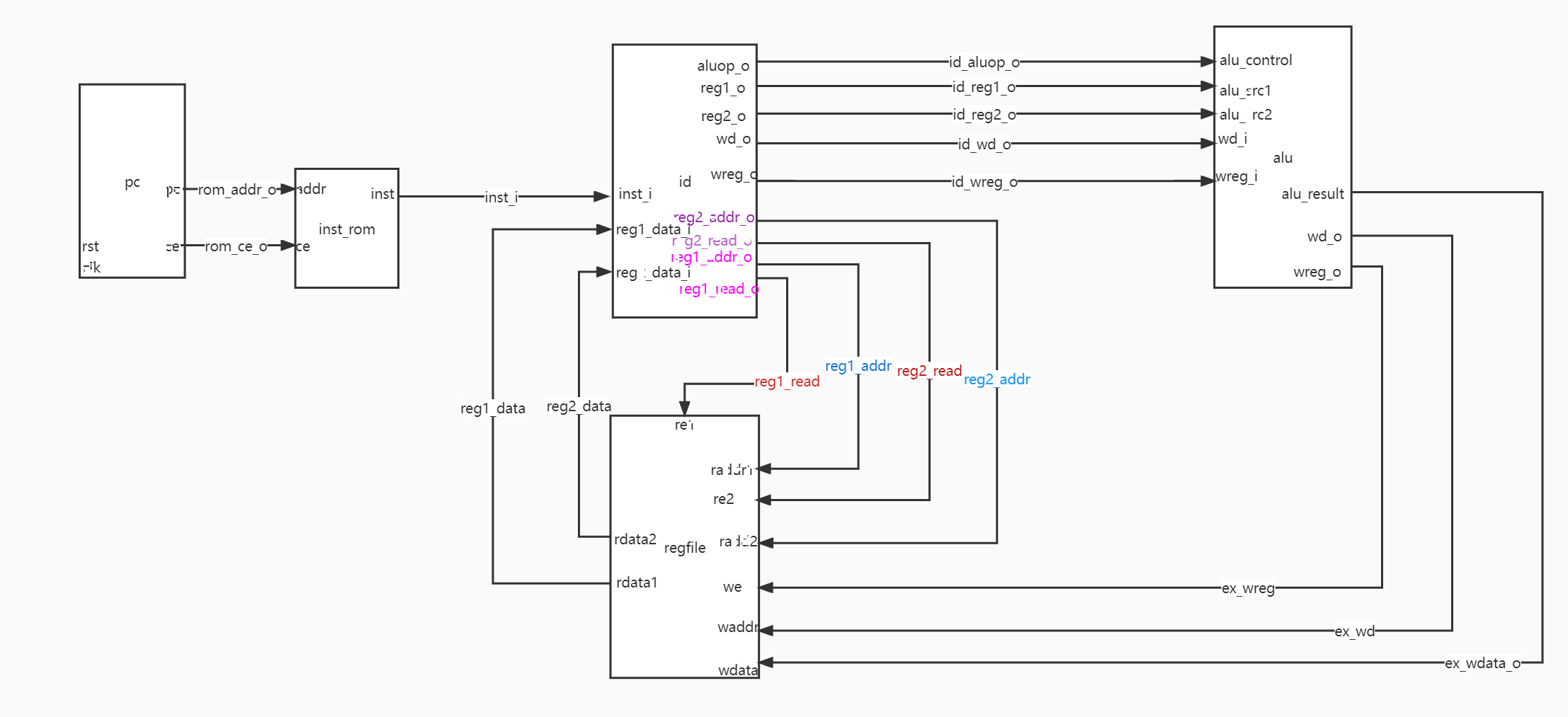

在这里的 singlecycle_cpu 实际上并没有包含 inst_rom,下图只是展示了单周期 CPU 的工作流程,在实际操作时,指令寄存器以外接的方式接入 singlecycle_cpu,如之后的 SOPC
singlecycle_cpu.v
`timescale 1ns / 1ps
`include "./defines.v"
module singlecycle_cpu(
input wire rst,
input wire clk,
input wire[`InstBus] inst_i,
output wire rom_ce_o,
output wire[`InstAddrBus]rom_addr_o
);
pc pc0(rst,clk,rom_addr_o,rom_ce_o);
wire[`RegDataBus]reg1_data;
wire[`RegDataBus]reg2_data;
wire[`Aluop_OnehotBus]id_aluop_o;
wire[`RegDataBus]id_reg1_o;
wire[`RegDataBus]id_reg2_o;
wire[`RegAddrBus]id_wd_o;
wire id_wreg_o;
wire[`RegAddrBus]reg1_addr;
wire[`RegAddrBus]reg2_addr;
wire reg1_read;
wire reg2_read;
id id0(rst,inst_i,reg1_data,reg2_data,id_aluop_o,id_reg1_o,id_reg2_o,
id_wd_o,id_wreg_o,reg1_addr,reg2_addr,reg1_read,reg2_read);
wire[`RegAddrBus]ex_wd;
wire[`RegDataBus]ex_wdata_o;
wire ex_wreg;
regfile regfile0(rst,clk,ex_wd,ex_wdata_o,ex_wreg,reg1_addr,reg1_read,reg1_data,
reg2_addr,reg2_read,reg2_data);
alu alu0(id_reg1_o,id_reg2_o,id_aluop_o,id_wd_o,id_wreg_o,ex_wdata_o,ex_wd,ex_wreg);
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34

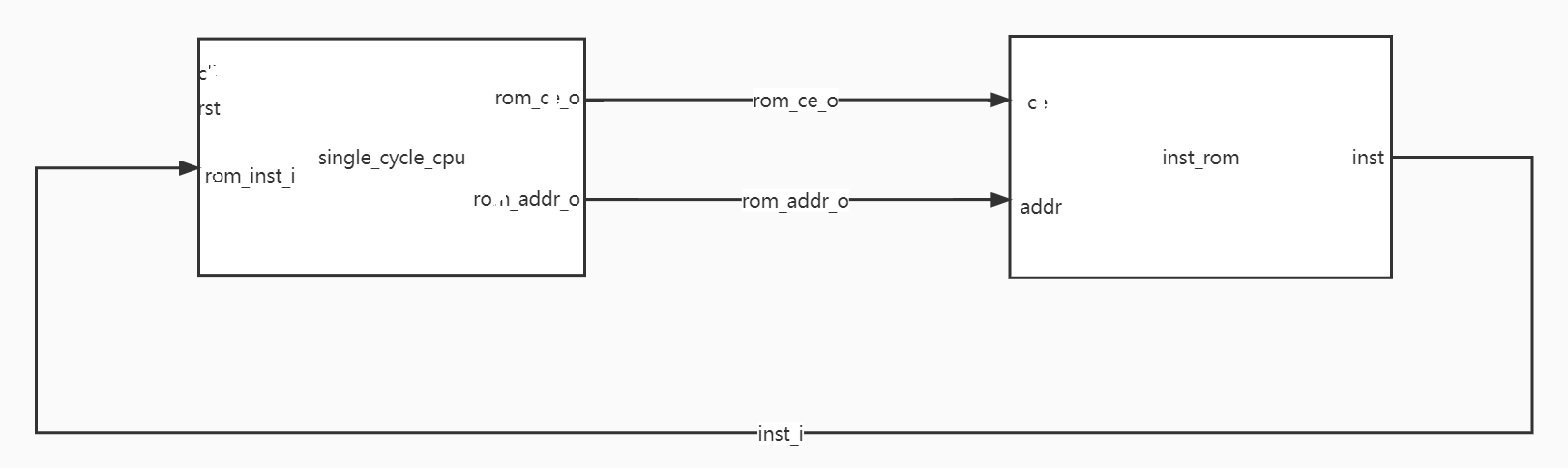

# SOPC
SOPC:System on programmable chip
将 inst_rom 接入单周期 CPU,完成闭环
mips_sopc.v
`timescale 1ns / 1ps
`include "./defines.v"
module mips_sopc(
input wire clk,
input wire rst
);
wire rom_ce;
wire[`InstAddrBus]inst_addr;
wire[`InstBus]inst;
singlecycle_cpu singlecycle_cpu0(rst,clk,inst,rom_ce,inst_addr);
inst_rom inst_rom0(rom_ce,inst_addr,inst);
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
测试代码:mips_sopc_tb.v
`timescale 1ns / 1ps
module mips_sopc_tb(
);
reg clk;
reg rst;
mips_sopc mips_sopc0(clk,rst);
initial begin
rst = 1;
#100;
rst = 0;
#1000 $finish;
end
initial begin
clk = 1'b0;
forever #10 clk = ~clk;
end
endmodule
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
