先进数据库技术(一)
参考书目
- 《数据库系统概念》(译,原书第7版),机械工业出版社,杨冬青,李红燕,张金波等译
- 《分布式数据库系统原理》(译,原书第3版),清华大学出版社,周立柱等译
# 数据库内核概述
# 关系型数据库
数据管理技术三个阶段
- 人工管理
- 文件系统
- 数据库系统
数据库系统(DBMS)
- 数据库 DB
- 数据库管理系统 DBMS:管理数据库软件
- 数据库系统 DBS:引入数据库后的计算机系统
DBMS 主要功能:1️⃣ 数据定义功能 2️⃣ 数据组织、存储和管理 3️⃣ 数据操纵 4️⃣ 数据控制 5️⃣ 数据库的建立和维护

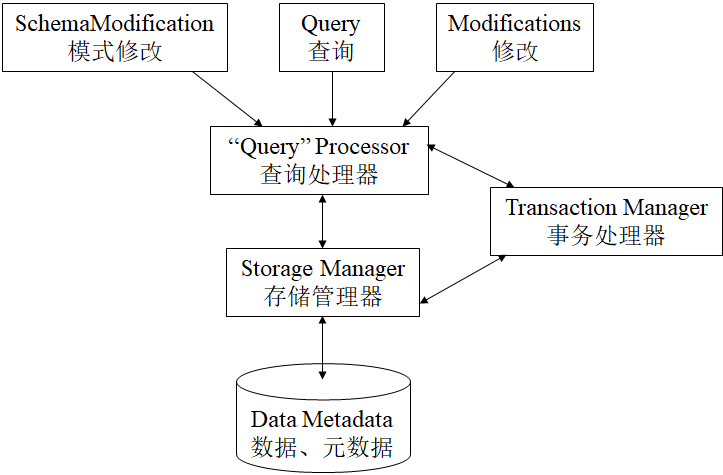

DBMS 主要构成
关系型数据库数据模型:是严格定义的一组概念的集合。精确描述了系统的静态特性、动态特性和完整性约束条件
数据模型三要素
- 数据结构
- 数据操纵
- 数据完整性约束

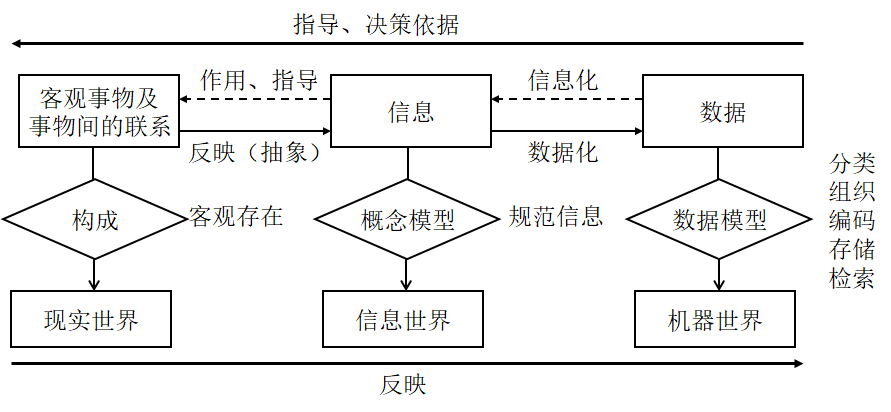

按照模型应用的不同目的,数据模型可分为
- 概念模型:用于数据库设计
- 逻辑模型:数据库存储
- 物理模型:底层存储
# 概念模型
常用的概念模型:E-R 图

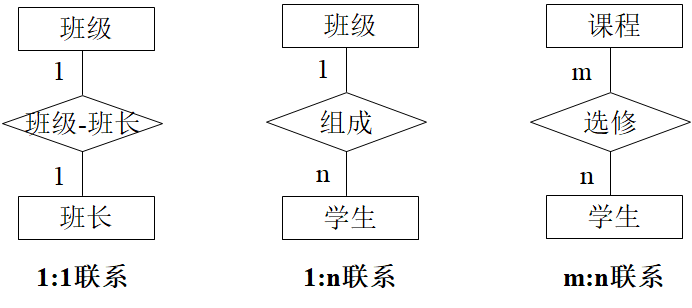

联系的类型

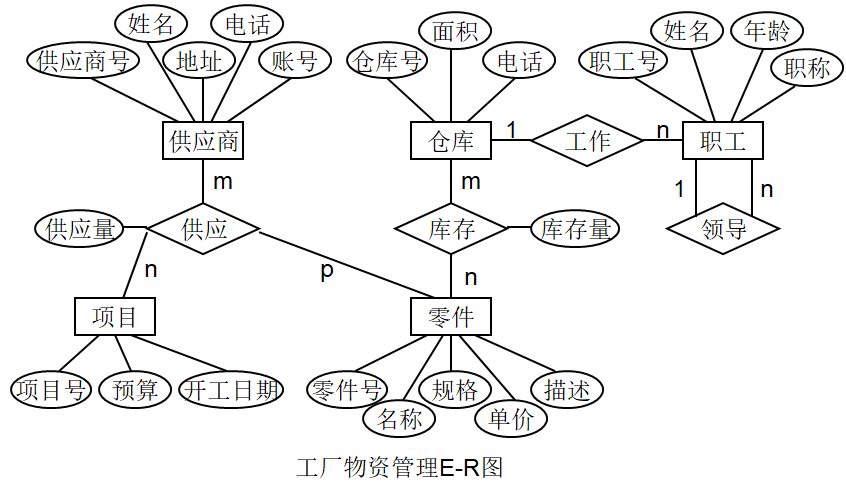

完整的 E-R 图
# 逻辑模型
数据库领域常用的逻辑数据模型
- 层次模型
- 网状模型

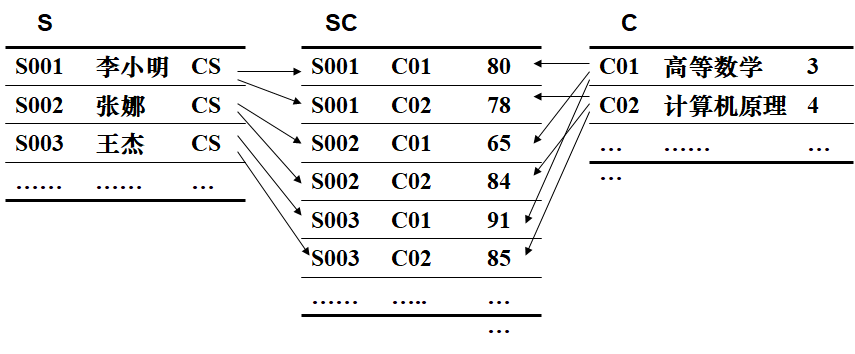

- 关系模型
- 面向对象模型
- 对象关系模型

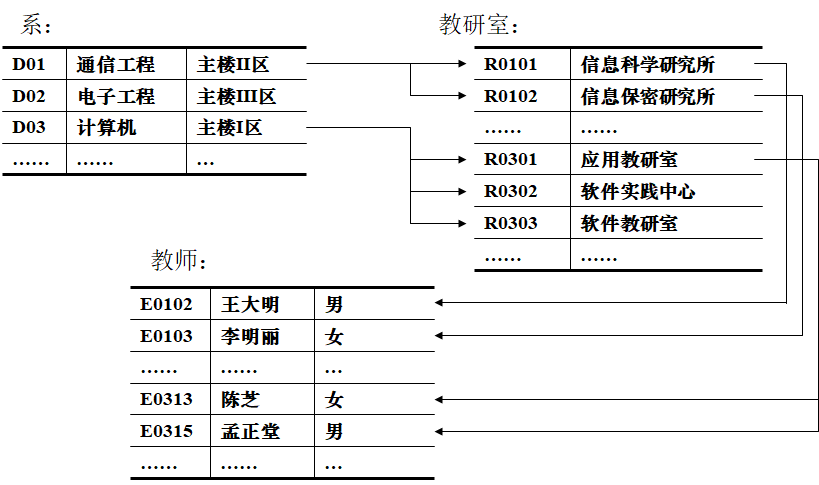

层次模型示意图,每个节点的双亲是唯一的,多对多表示不自然
网状模型的实现
- 将多对多联系分解成两个一对多联系
- 对于带属性的联系单独作为一组记录
结构比较复杂,而且随着应用环境的扩大,数据库的结构就变得越来越复杂,不利于最终用户掌握

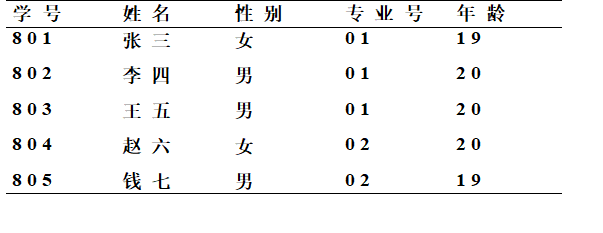

关系模型:关系型数据库所用的模型,就是 MySQL 这类数据库使用的逻辑模型
优点
- 建立在严格的数学概念的基础上
- 概念单一,数据结构简单、清晰,用户易懂易用
- 实体和各类联系都用关系来表示
- 对数据的检索结果也是关系
- 关系模型的存取路径对用户透明
- 具有更高的数据独立性,更好的安全保密性
- 简化了程序员的工作和数据库开发建立的工作
缺点:存取路径对用户透明导致查询效率往往不如非关系数据模型,为提高性能,必须对用户的查询请求进行优化(例如索引),增加了开发数据库管理系统的难度
# 关系型数据库内部架构
# 总体环境

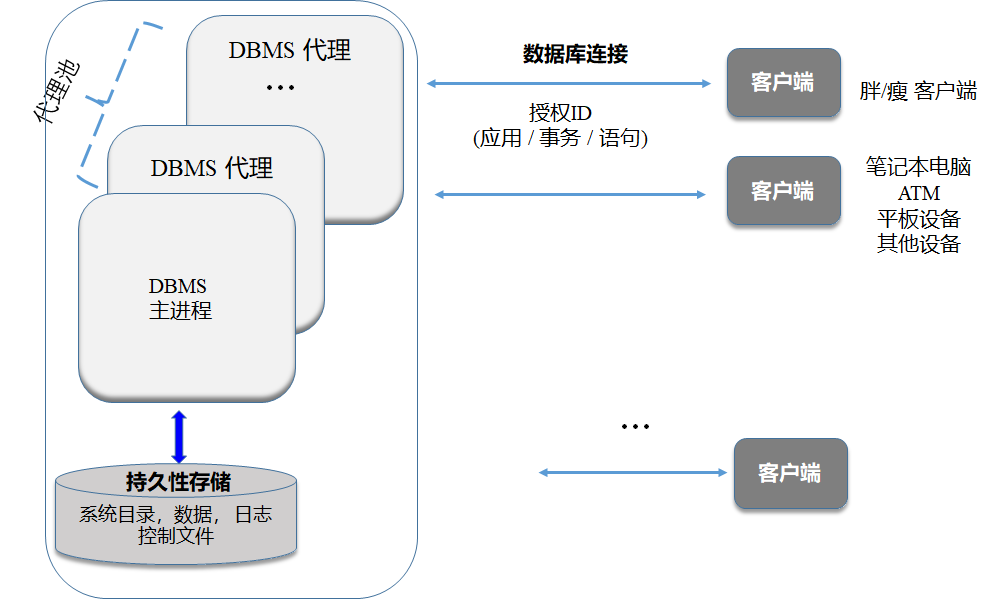

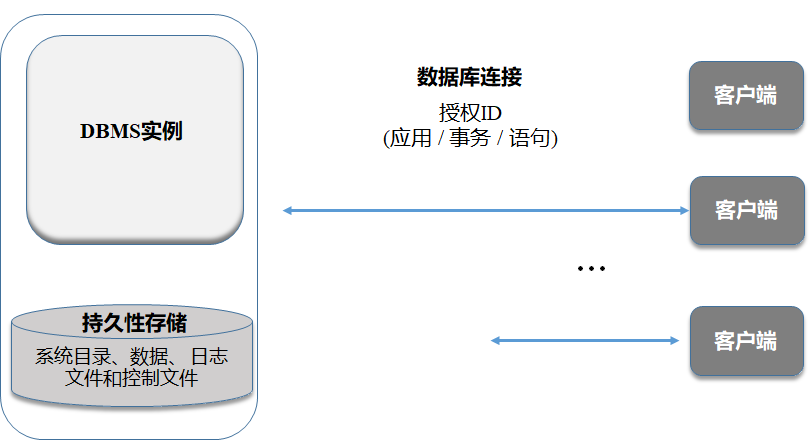

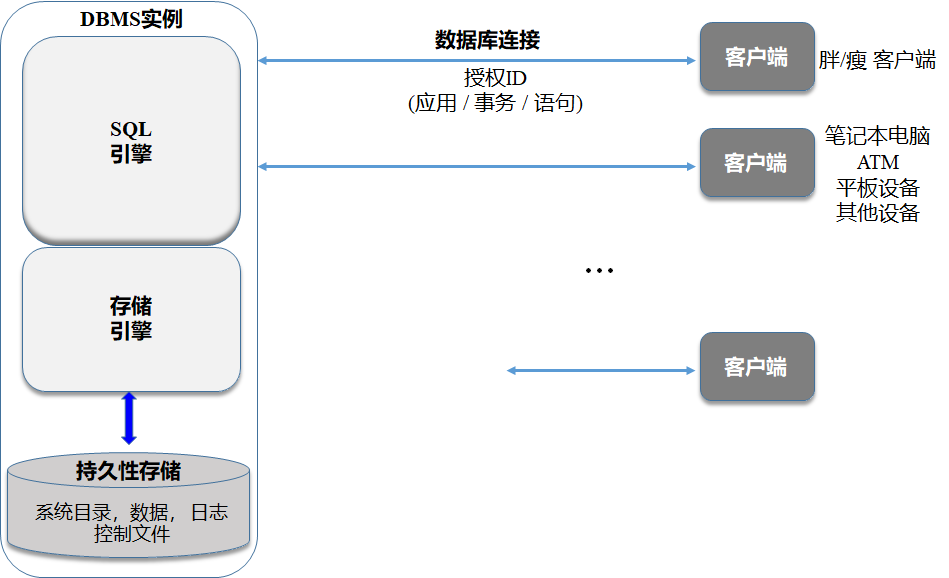

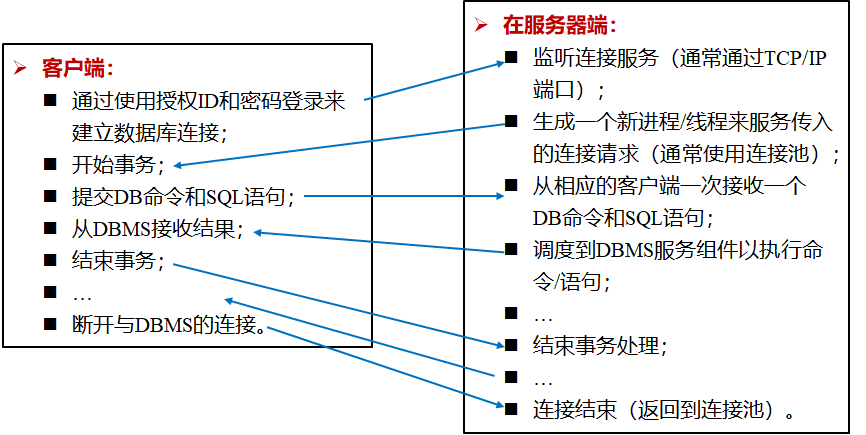

C/S 模型
一般场景
进程模型和代理池
DBMS实例是一个可重入的系统:相同的代码副本由子进程/线程共享
DBMS系统通常带有“主”进程
- 维护一个“代理”池,每个代理本质上都是 DBMS 本身的副本
- 代理 = 进程模型(90年代早期):每个 DB 代理都是一个子进程
- 代理 = 线程模型(90年代中期):每个 DB 代理都是一个子线程
- 代理 = 协程模型(现在):每个代理都是一个子协程
- 监听传入的连接请求
- 为新的连接请求分配一个可用的代理
- 为了自我保护,对收到的请求进行截流
- 在连接结束时,使代理退出执行,并存放到到代理池中
# SQL 引擎
在刚刚的主从结构中,每个 DBMS 实例都由 SQL 引擎、存储引擎和持久性存储三个部分组成

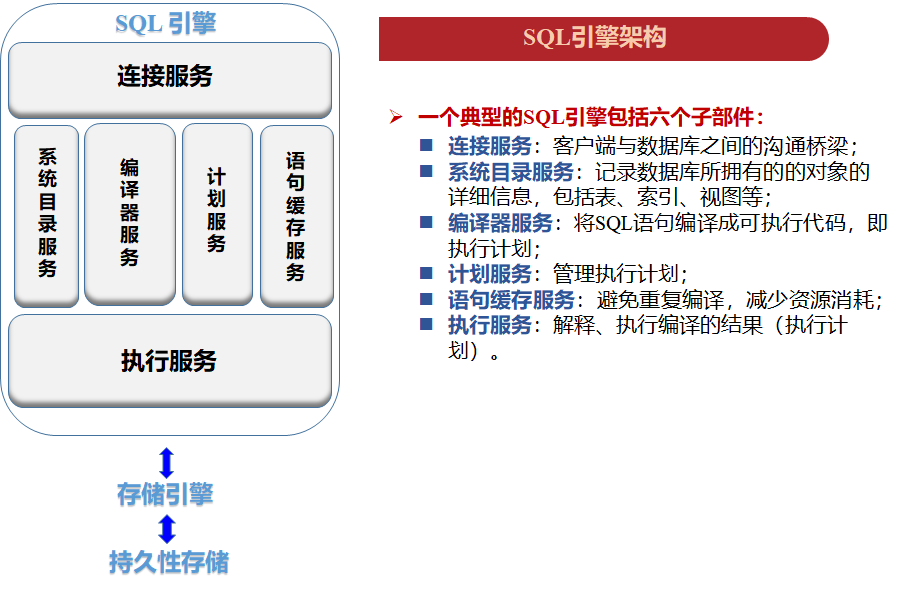

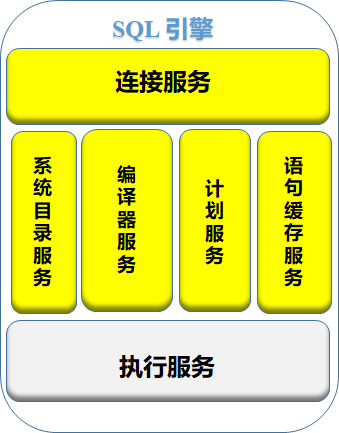

SQL 引擎
其中
- 系统目录服务本质上是通过一些系统表来定义数据库内容的机制
- 编译器的功能是将一条SQL语句编译成执行计划
- 计划服务将程序文件进行预编译和包绑定
- 语句缓存服务保留之前SQL的编译结果(执行计划),从而避免重复编译同一条SQL语句
- 执行服务用来执行编译的结果,即执行计划
# 存储引擎
存储引擎承接 SQL 引擎,管理整个系统的共享资源

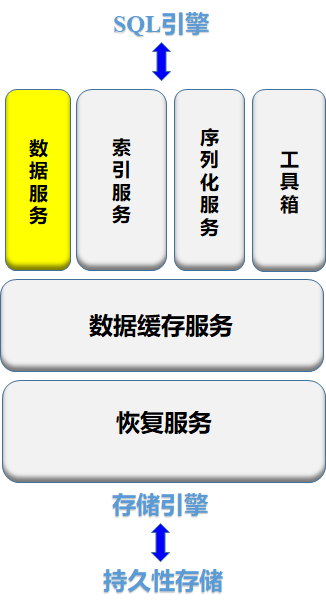

一个典型的存储引擎包括六个子部件
- 数据服务:针对用户数据,提供高效的访问机制
- 索引服务:针对索引,提供高效的访问机制
- 序列化服务:管理共享资源,解决访问冲突
- 工具箱:包含管理共享资源的常用工具,如磁盘碎片整理工具等
- 数据缓存服务:起到桥梁作用,上述四个服务从缓存服务读取数据;同时,缓存服务将数据从底层存储加载到内存中
- 恢复服务:当数据库服务器发生宕机时,恢复服务对用户已经提交成功的数据进行恢复
# 垂直服务部件

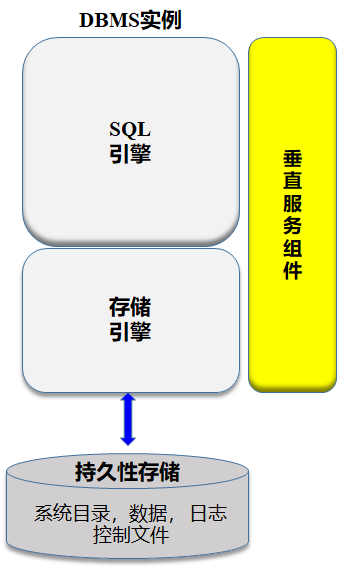

垂直服务部件通常横跨 SQL 引擎和存储引擎
他包括
- 事务服务
- 有关事务的管理,包括事务的开始、结束、写日志记录等
- 事务的开始和结束时在SQL引擎完成的,很多任务是在存储引擎完成的
- 仪器服务
- 数据库包含很多计数器,记录数据库运行的行为数据
- 例如增删改SQL语句的数量、缓存命中率等
- 这些行为数据即涉及SQL引擎,也涉及存储引擎
- 负载服务
- 数据库允许用户从业务出发来定义负载,设置不同事务(TP、批量作业和AP)的优先级
- 因此,需要赋予负载服务一定的权限来保证优先级的执行
# 多节点数据库
多节点服务器
- 数据存储在多个服务器,计算也可以在多个服务器上并发进行,可以满足高可扩展性和高可用性
- 集群架构:共享一切(share everything),即多节点之间共享数据库所有数据,每个节点能访问和处理数据库中所有数据
- 分布式架构:无共享(share nothing),数据库数据分布到不同节点,并且数据不能共享,但是元数据是共享的

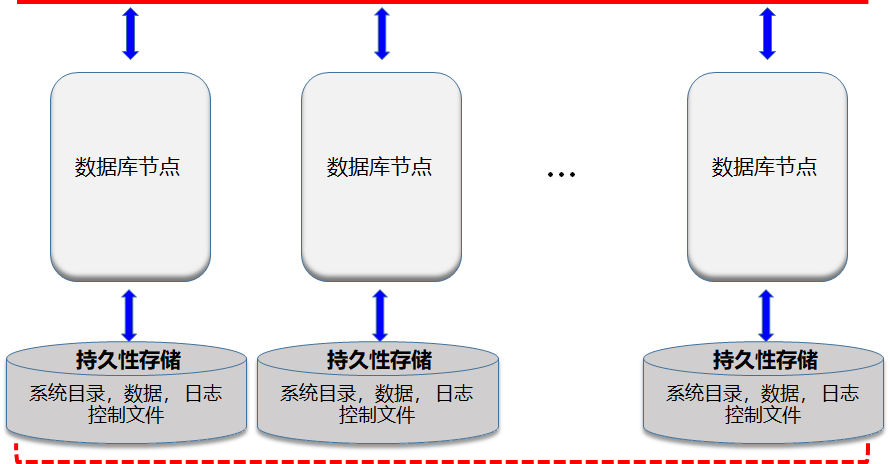

集群架构

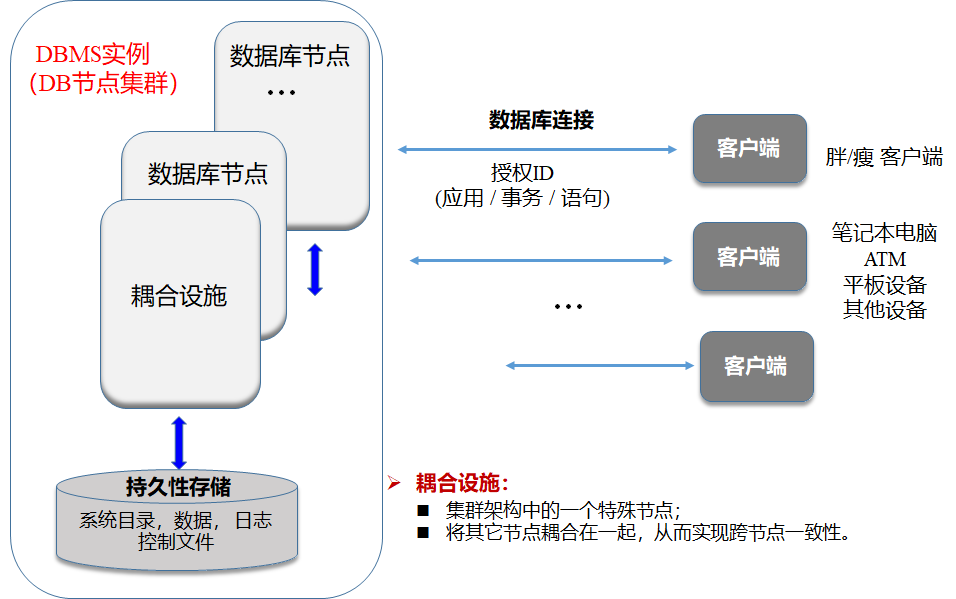

耦合设施(处理全局结构) → 快速连接数据库节点
实现两级控制
- 全局级控制:进行跨节点的控制
- 节点级控制:与单节点数据库的控制一致
结构
- 时钟:快速访问全局锁
- 序列化
- 任何数据从磁盘读到缓存,以及从缓存写到磁盘,都需要通过耦合设施;
- 进行数据更新时,需要使用锁机制:加锁前要先在耦合设施中注册,声明拥有某一页的副本及对该副本的意图;在没有其它节点对对该副本进行更新操作或仅有只读操作时,才能进行加锁;加锁以后,耦合设施使其它数据副本失效,从而保证数据一致性
- 对数据缓存、目录缓存和语句缓存等共享数据的访问,也需要进行序列化
- 日志:本地日志文件,日志合并
- 事务:全局事务 ID,全局日志记录序列号(log record sequence number, LRSN)
高可用性(CAP 原则中的 A):在任何情况下,特别是节点宕机、硬件升级维护和软件升级维护时,数据库系统都可以做到不关闭、相关业务和应用不中断
- 自动容灾机制
- 当出现节点失效时,系统可以通过共识协议来接管失效节点,使失效节点上未提交的事务失败
- 系统释放失效节点的主本节点角色,并为其上的主本数据分配新的主本节点
- 其余的DB节点共享其工作负载
- 硬件升级维护
- 加入/退出一个 DB 节点
- 重新为下线的数据分区分配主本节点
- 软件迁移维护
- 退出一个DB节点并迁移软件(例如:DB释放迁移)
- 加入这个DB节点并以“共存”模式运行在DB集群中
- 重复相同的过程,直到所有节点都成功迁移
分布式架构(CAP 原则中的 P)
分布式协议
- 分布式数据库底层通过共识协议实现去中心化
- 分布式架构没有耦合设施的概念,它的每一个节点是对称的
缺点
- 由于主副本的存在,在执行 SQL 语句时,主本节点多出了等待日志传输完成的动作
- 由于分布式存储,上层并不清楚数据的具体存放位置,在计算执行时,需要通过额外的计算来获取数据的存储位置
- 在执行时,可能要进行跨节点数据访问,而跨节点访问通过 TCP/IP 协议实现,因此效率很低
- 分布式数据库适用于互联网和物联网应用场景(高可扩展性、大量并发读操作、少量写操作),这与传统的数据库应用场景有很大差异
# 存储和索引技术

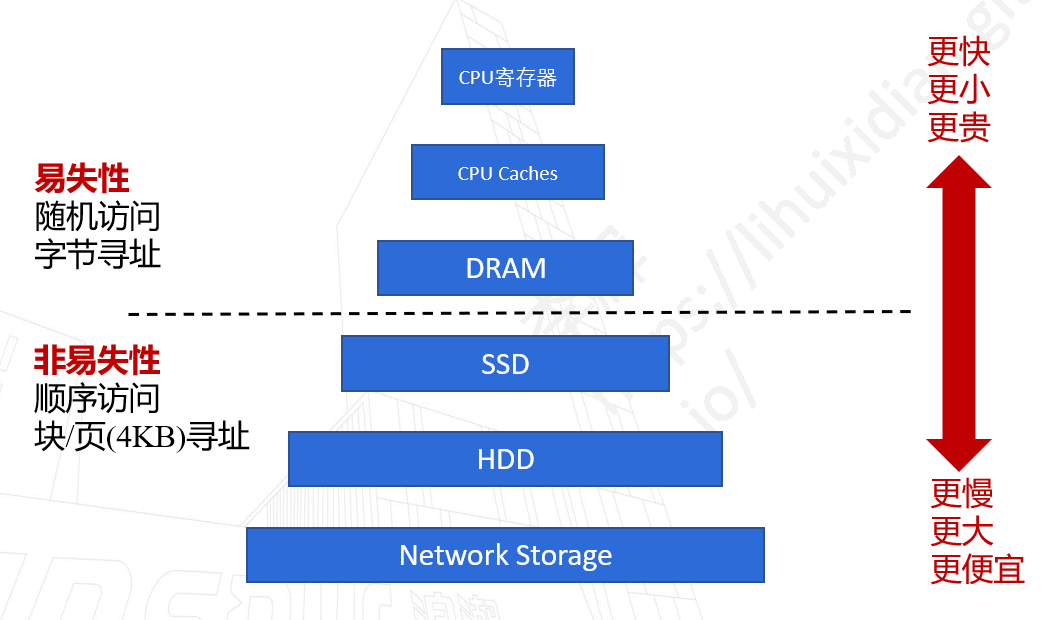

# 物理存储介质
传统磁盘 HDD 的性能标准:访问时间、传输速率、磁盘块大小

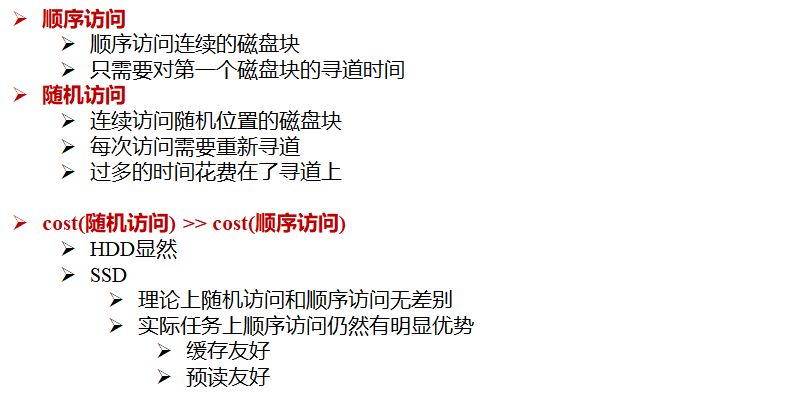

顺序访问和随机访问
# 面向磁盘的数据结构设计
页间组织和页内存储
页间组织结构:链表堆文件
业内存储
1️⃣ 面向元组的存储方式
- 定长元组存储
- 变长元组存储:分槽页面结构
- 超长元组存储
2️⃣ 面向列的存储
行存并不是 DB 的标准,在特定类别的负载上不是最优的选择
- OLTP:简单独写少量数据;通常只涉及一个或少量元组;点查询
- OLAP:读取大量数据;涉及大量元组;通常周期性执行于 OLTP 应用形成的充足数据上
- HTAP(OLTP + OLAP)
# 缓冲池

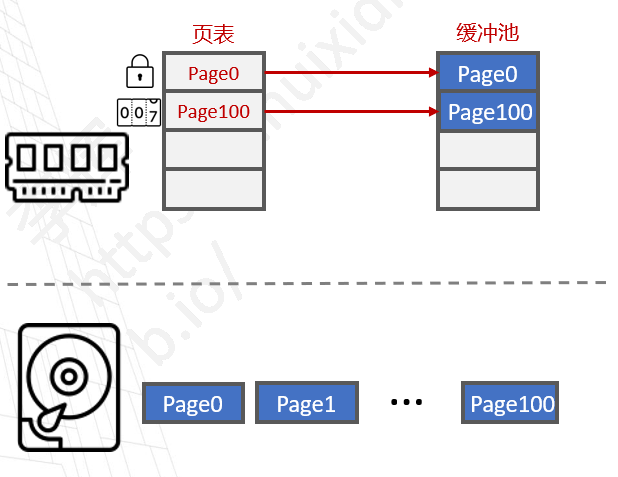

什么是缓冲池
- 内存中的一部分空间
- 一系列相同大小 pages 构成的数组
- 数组元素—帧(frame)
缓冲池的优化设计
- 多缓冲池
- 预取 Prefetching
- 共享游标
- 略过
- OS 页面缓存
缓存替换策略 / 页面替换算法
- LRU 最久未使用
- CLOCK 时钟置换
一些缓存问题
- 顺序洪泛
- 锁(脏页面)
# 索引
索引的设计目标
- 组织:如何在内存及页面中布局;存储什么信息以加速访问
- 并发:如何支持多线程的并发访问
索引分类
- 聚簇索引(主索引)
- 搜索码还定义了文件的次序,即元组在文件中的存储按聚簇索引的搜索码顺序组织
- 聚簇索引的搜索码通常是主键,但也可以是其他属性(组)
- 非聚簇索引(辅助索引): 其搜索码的顺序与文件内元组顺序不同
索引顺序文件:按照某种搜索码顺序存储的文件
- 稠密索引
- 稀疏索引
常见索引类型
- 顺序索引:搜索码按顺序组织

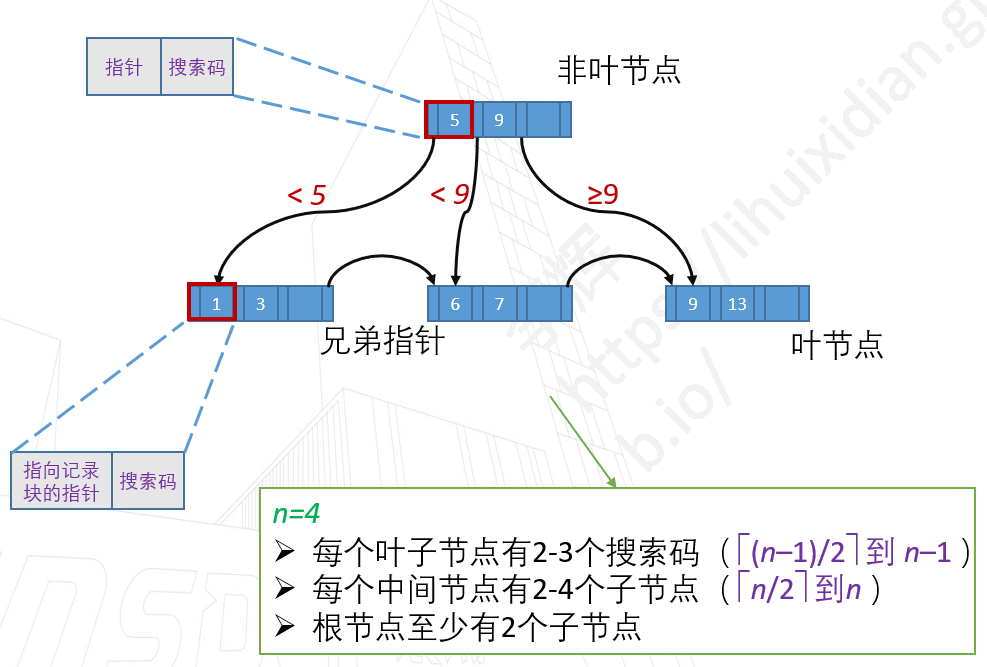

- B+ 树索引:平衡树结构

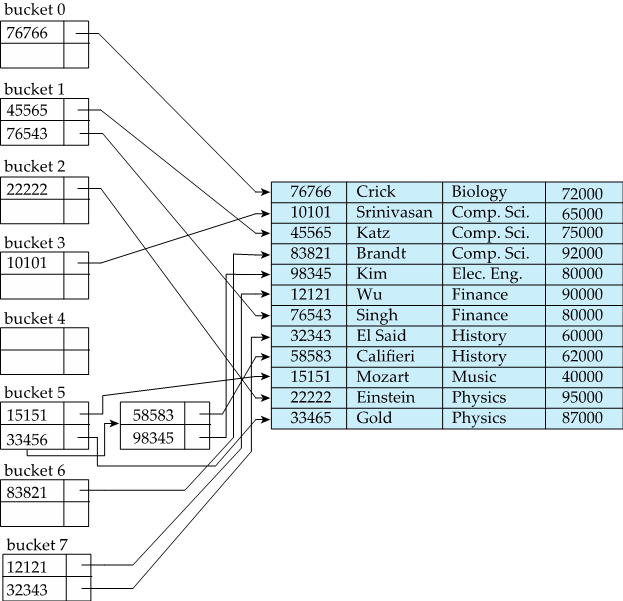

- 哈希表索引:搜索码按照某个哈希函数平均分布到若干个桶中
B+ 树索引
哈希表
# 查询处理和优化
SQL 引擎的工作:声明式的 SQL → 过程式的执行计划

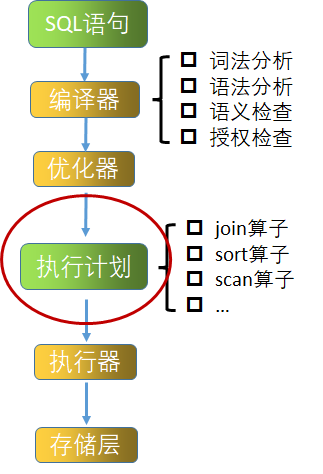

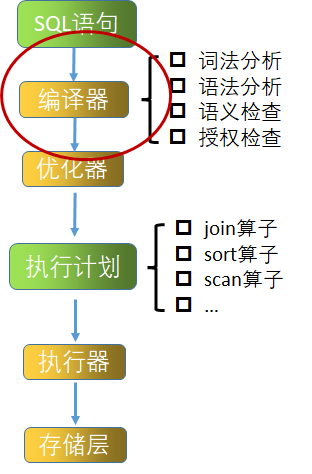

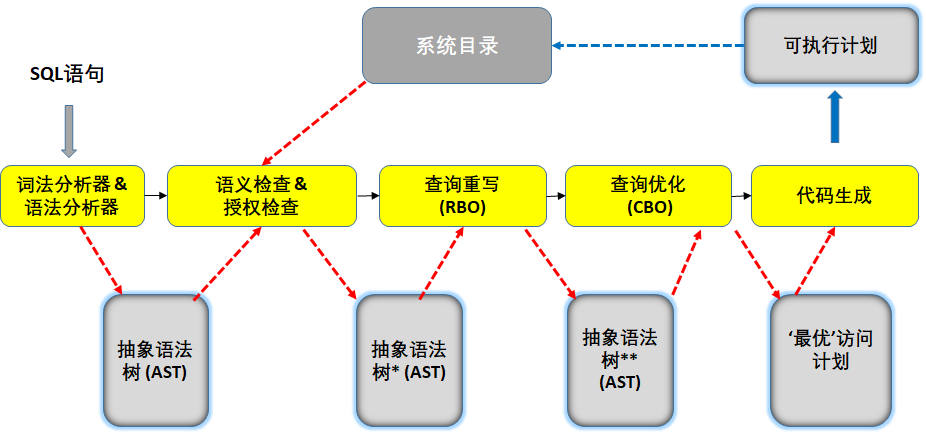

整体流程
# 查询解析
编译器(前两个黄色块)

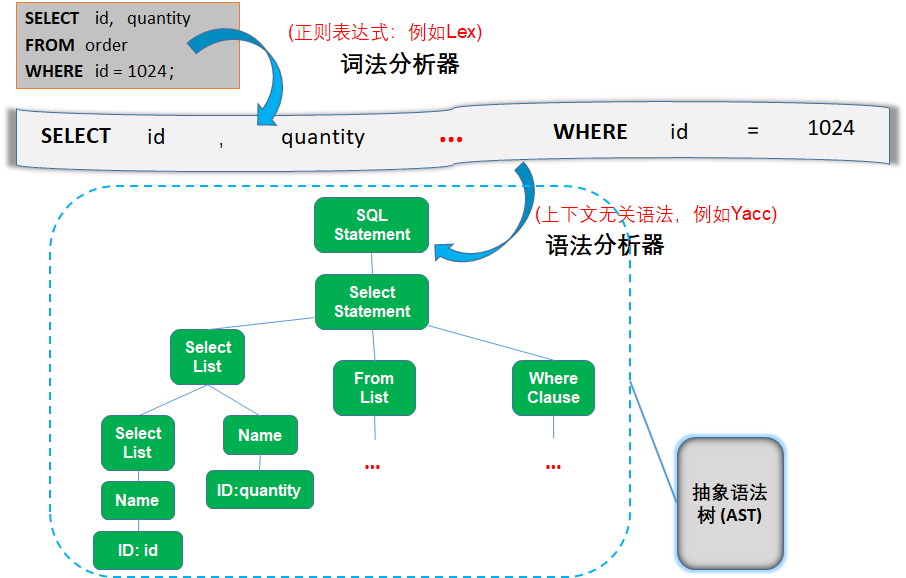

第一颗抽象语法树
通过词法分析器 / 语法分析器进行构建(Flex / Bison)
自动生成的词法分析器(如 Lex)
- 使用正则表达式来定义元语言
- Lex 将正则表达式作为输入,生成对应的词法分析器
自动生成的语法分析器(如 Yacc)
- 使用元语言定义 SQL 的语法规则
- Yacc 将语法规则作为输入,生成对应的语法分析器。该语法分析器实际上是一个下推自动机(pushdown automata),或带栈自动机(automata with a stack)
语义处理的关键操作:移进(将字符标记放入栈中)和规约(用非终结符代替栈的顶部元素)
SQL 语言的词法规则示例(正则式)
ID [a-z][a-z0-9]+
Keyword select | from | where
SEP , | ;
OP = | + | <
INT [0-9]+
2
3
4
5

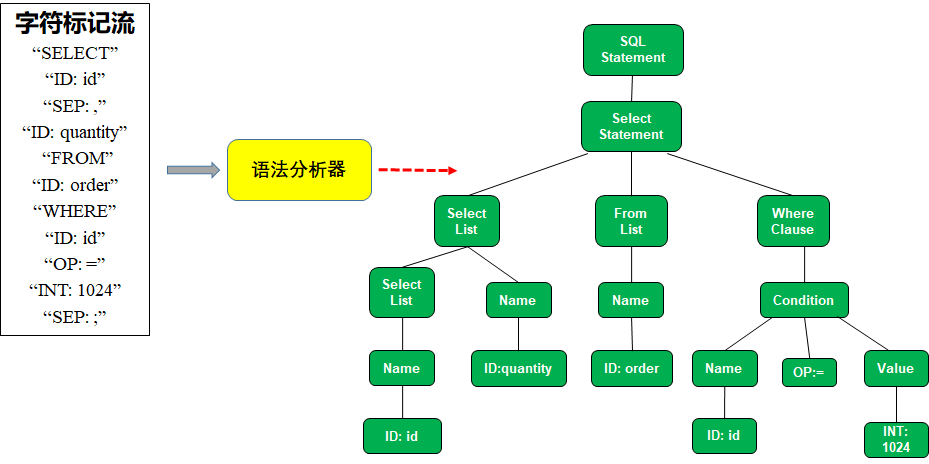

语法分析器
SQL 语言的上下文无关语法示例
Rule 1: <SQL Statement> ::= <Select Statement> | <Insert Statement> | <Update Statement>
Rule 2:<SelectStatement> ::= SELECT <SelectList> FROM <FromList> WHERE <WhereClause>';'
Rule 3:<SelectList> ::= <SelectList>, <Name> | <Name> | '*'
Rule 4:<Name> ::= <ID> | <ID>.<ID>
Rule 5:<FromList> ::= <FromList>,<Name> | <Name>
Rule 6:<WhereClause> ::= <Condition>
Rule 7:<Condition> ::= <Name> <OP> <Value> | <Condition> AND <Condition>
Rule 8:<Value> ::= <INT> | <FLOAT> | <DOUBLE>
2
3
4
5
6
7
8
语义检查 & 授权检查
语义检查是一个自底向上不断交替进行名称解析、类型解析、函数解析、类型匹配并判断正误的过程
以SELECT F(c1,3) FROM T WHERE c2>10;为例
- 名称解析,例如 ① 函数名 F 和 ② 列名 c1
- 类型解析,例如确定 ② 列 c1 的数据类型
- 函数解析,例如 ④ 函数 F(c1,3)
- 类型匹配,包括类型转换和类型提升
授权检查
- 授权ID
- 对象:表,视图,函数等
- 操作:
SELECT, INSERT, DELETE, UPDATE, CREATE, DROP, ALTER等等 - 特权:是/否
- 高级功能
- 受信任上下文
- 细粒度的访问控制(行级权限、列屏蔽等)

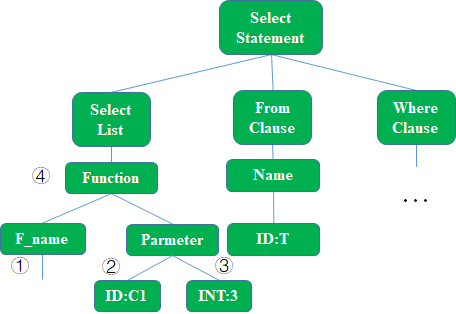

在语义检查和授权检查后,构造了第二颗抽象语法树
# 逻辑重写
优化器
# 基于规则的优化
基于规则的优化(Rule-based Optimization, RBO)
- 查询的逻辑重写,以尽可能减少不合理的开销
- 基于(关系代数的等价变换)规则
- 调整操作顺序
- 生成:由逻辑运算符组成的逻辑计划(树)
- 逻辑运算符:关系代数的算子(π,σ,⋈,…)
- 与关系实例无关

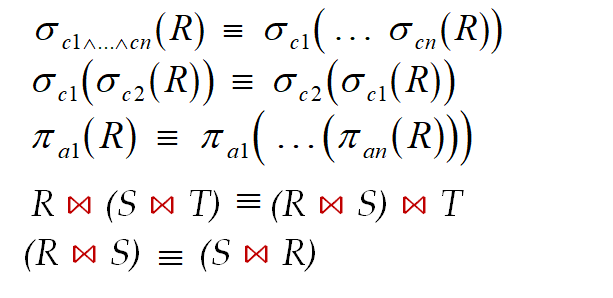

关系代数的等价变换规则
本质上是基于关系代数的等价变换规则进行优化
- 初始逻辑计划 → 最优逻辑计划
- 提高最优(执行)计划被选择到的概率
- 实例无关
RBO 通用规则
- 复合谓词拆分
- 谓词下推
- 笛卡尔积 → 连接
- 投影下推
其他重写规则:嵌套查询、类似视图的处理、表达式重写
# 基于代价的优化
基于代价的优化(Cost-based Optimization, CBO)
- 查询的物理优化
- 使用代价模型,对操作进行代价估计
- 衡量所有可能的执行方式,选择执行代价最小的
- 生成:由物理操作符组成的物理执行计划(树)
- 物理操作符:关系代数算子的具体物理实现 (1 → n 映射)
- 与关系实例相关:需要使用实例的统计信息
一个 SQL 查询访问计划
- 访问方法:全表扫描、索引扫描、仅索引扫描(只访问索引键)
- 连接方法:查找连接、合并连接、哈希连接
- 访问路径:由于涉及到多表复合,表不同的访问顺序造成 NP-Hard 的访问路径问题
基于统计信息和开销模型,利用动态规划算法对访问计划进行优化
# 执行计划
第三部分
获取 CBO 输出,包括
- “最优”的物理计划
- 执行计划 QEP(Query Execution Plan)
- 算法区别 → 执行代价(cost)
确定执行模型,给定 QEP,DBMS 执行的流程
- QEP中每个物理操作符
- 对应一段具体代码实现
- 执行模型需要考虑如何从输入关系实例,结合QEP,串联各操作符的代码实现,以输出最终结果
- 物化模型:每一步物理操作符的中间结果物化(甚至落盘)后,用于下一步输入
- 火山模型 / 迭代模型:物理操作符的结果元组直接发送给下一个操作符使用(每个操作符需要实现一个Next()方法),中间不需物化
- 向量化模型:不是每次传递一个元组,而是每次一批 以更好的利用现代CPU的SIMD指令
三种执行模型
- 物化模型:每个操作符一次性读入所有输入(元组);一次性输出所有(元组)
- 火山模型 / 管线化模型:每个操作符看成是迭代器
Open(), Next(), Close()- 父节点 → 外层迭代
- 子节点 → 内层迭代
- 操作符(迭代层)间传递的是单个元组(投影)
- 随时产生随时迭代处理
- 向量化模型:同火山模型,每个操作符看成是迭代器,区别在于操作符(迭代层)间传递的
- 不是单个元组而是一批元组
- 攒够一批进行传递
- 最大化利用SIMD指令特性
上述是常见的解释性执行器,通过模型生成 CPU 指令,还有一类编译型执行器,通过即时编译技术 JIT(Just-in-time Compilation)生成指令
# 工业级存储引擎
以开务数据库为例
KV Store
- 将关系数据转化为Key-Value(KV)数据
- 典型:RocksDB
分布式存储

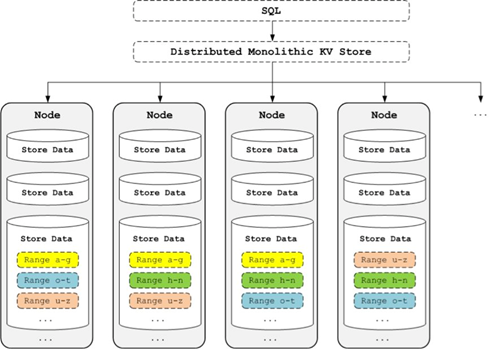

- 分布式 KV Store
- 高可用性:数据复制
- 一致性协议:Raft
Raft 协议:Consul 和 Nacos 的 CP 模式使用的一致性协议
# 关系的键值存储

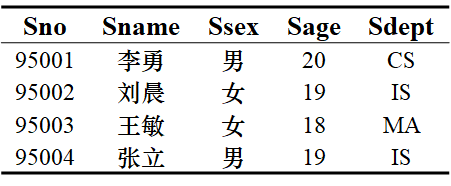

以学生表为例,应该怎么用 KV 数据来表示这个表
一种表示方法:key 表示字段的完整路径,value 表示对应的值,如
(/student/Sname/95001, “李勇”)
(/student/Ssex/95001, “男”)
(/student/Sage/95001, “20”)
(/student/Sdept/95001, “CS”)
2
3
4
或者用列簇表示,一个 key 对应多个值,每个值之间用空格分割
(/student/0/95001, “李勇 男”)
(/student/1/95001, “20 CS”)
2
上面分别表示列簇{Sname, Ssex}和{Sage, Sdept}对应的ID
开务数据库的 KV 存储就是以列簇的方式,每个 Key 对应的 Value 由如下三部分组成
- 4个字节表示的整个KV对的校验和(checksum)
- 一个字节表示的值类型(value type)
- 对于的各个域的值拼接而成的字符串
SQL 对应的 KV 插入操作如下
INSERT INTO student VALUES(95005, '孙涛', '男', 19, 'CS');
put(/student/1/95005/0, "孙涛", "男")
put(/student/1/95005/1, 19)
put(/student/1/95005/2, "CS")
put(/student/2/19/95005/0, 19, "孙涛")
put(/student/2/19/95005/1, "CS")
2
3
4
5
可以注意到这里涉及到很多键值
1/sno/0表示学号为 sno 的姓名、性别1/sno/1表示学号为 sno 的年龄1/sno/2表示学号为 sno 的专业2/age/sno/1表示年龄为 age 学号为 sno 的专业2/age/sno/2表示年龄为 age 学号为 sno 的年龄、性别
这样设计是为了在分组查询时较快,比如查询年龄为 19 的学生年龄和性别,只需要限定键中2/age/sno/1中的age字段即可
相对应的删除操作
DELETE FORM student WHERE Sno=95001
delete(/student/1/95001/0)
delete(/student/1/95001/1)
delete(/student/1/95001/2)
delete(/student/2/19/95001/0)
delete(/student/2/19/95001/1)
2
3
4
5
更新操作
UPDATE student SET Sdept=="MA" WHERE Sno=95001
put(/student/1/95001/2, ‘MA’)
put(/student/2/19/95001/1, ‘MA’)
2

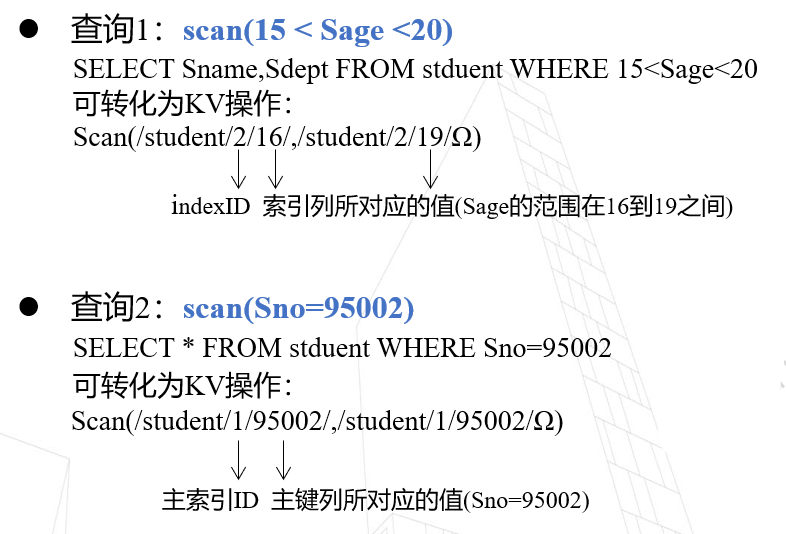

查询
# RocksDB

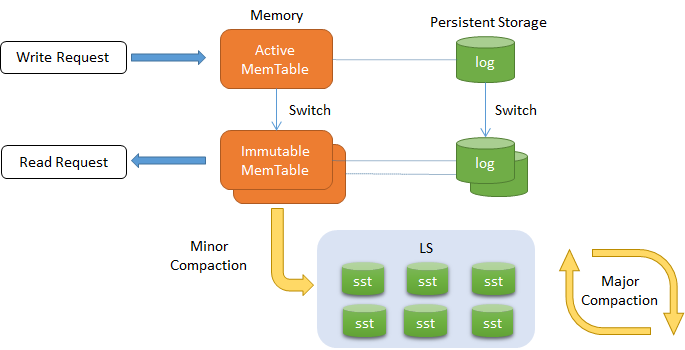

架构
- 核心数据结构
- MemTable → 一个在内存中的页面
- SSTable → 一个页面
- LSM 引擎:
insert, delete, update, query and compactation
特点
- 一个可嵌入、高性能的 KV 开源数据库
- 由 Facebook 基于 levelDB 开发
- 为快速存储(SSD、RAM)而优化,延迟极小
- 大量灵活的配置,使之能针对不同的生产环境进行调优
- 完善的持久化机制,同时保证性能和安全性
- RocksDB 使用 LSM 存储引擎,纯 C++编写
# 日志存储
1️⃣ 写
DBMS 不断插入日志记录
- 日志记录包含对元组的改变(PUT、DEL)
- 日志记录包含元组的 ID
- PUT 用来插入或修改一个记录
- DEL 将某个记录标记为删除
插入一条记录时,只需要将其附在文件末尾,无需修改之前的日志记录
当页面满了以后,DBMS 将该页面写入到磁盘上
- 顺序写入已满的页面
- 磁盘页面是不可修改的
2️⃣ 读:访问给定 ID 对应的最新元组
方法一:顺序扫描,从最新的记录开始扫描,直到遇到该ID的第一个元组
方法二:建立 ID 上的索引
- 索引保存每个 ID 对应的最新记录的位置
- 根据索引,快速找到对应元组的位置
- 如果元组在内存中,直接读取
- 如果在磁盘上,读取它
3️⃣ 数据压缩
一个页面被压缩以后,需要保持元组的时间顺序
- 保证每个元组 ID 只出现一次
- 系统会定期对数据进行压缩,来减少不必要的空间浪费
DBMS 可以对一个页面内部的元组按照ID次序进行排序
- 有助于之后的快速检索
- 这种文件被称为 SSTables(Sorted String Tables)
# 数据结构
SSTable 的特点
- SSTable 是真正落地在磁盘上的文件
- SSTable 中的数据都是按key有序排列的
- SSTable 中存储的是大量的key-value
- SSTable 是一个可以完成自解释的文件
SSTable 文件布局
- Data Block:存储数个有序的 key-value
- Meta Block:存储 key-value 对应的 filter
- MetaIndex Block:指向 Meta Block 的索引
- Index Block:指向 Data Block 的索引
- Footer:指向 MetaIndex Block 和 Index Block 的索引(索引的索引)
MemTable的特点
- MemTable 是存储在内存中的表,一般维护两个 MemTable
- Active MemTable: 可写可读
- Immutable MemTable:可读不可写
- 新写入的数据首先保存到 Active MemTable,当其 size 超过阈值(4KB),自动转化为 Immutable MemTable
- RocksDB 将 Immutable MemTable 转换为 SSTable 保存到磁盘中
MemTable 数据结构
- 使用 SkipList(跳表)来管理 KV 数据
- 跳表是 MemTable 的核心部分,本质是有序的链表
- 跳表中每个结点存储一个 KV 对
- 功能要求:插入、删除、修改和查询
# 跳表
完美的跳表
- 键值有序排列
- O(log n) 层
- 更高一层的元素数量是下一层的 1/2
- 节点的大小(size)不一,高层的节点有更多的指针,需要更多的空间来存储
为什么选择跳表?
跳表 VS. 平衡树
- 点查询时,跳表和平衡树的时间复杂度都为 O(logn),大体相当
- 范围查询时,平衡树操作更复杂,跳表只需找到最小值后再一层索引上遍历即可
- 平衡树上的插入和删除可能会引发子树的调整,逻辑复杂;而跳表的插入和删除只需修改相邻节点的指针
- 跳表的算法实现更简单
跳表 VS. 哈希表:哈希表只能实现点查询,不适宜做范围查询
跳表 VS. 链表
- 链表的插入时间复杂度是 O(1)
- 链表的查询、删除和修改时间复杂度是 O(n)
# 新型数据库索引

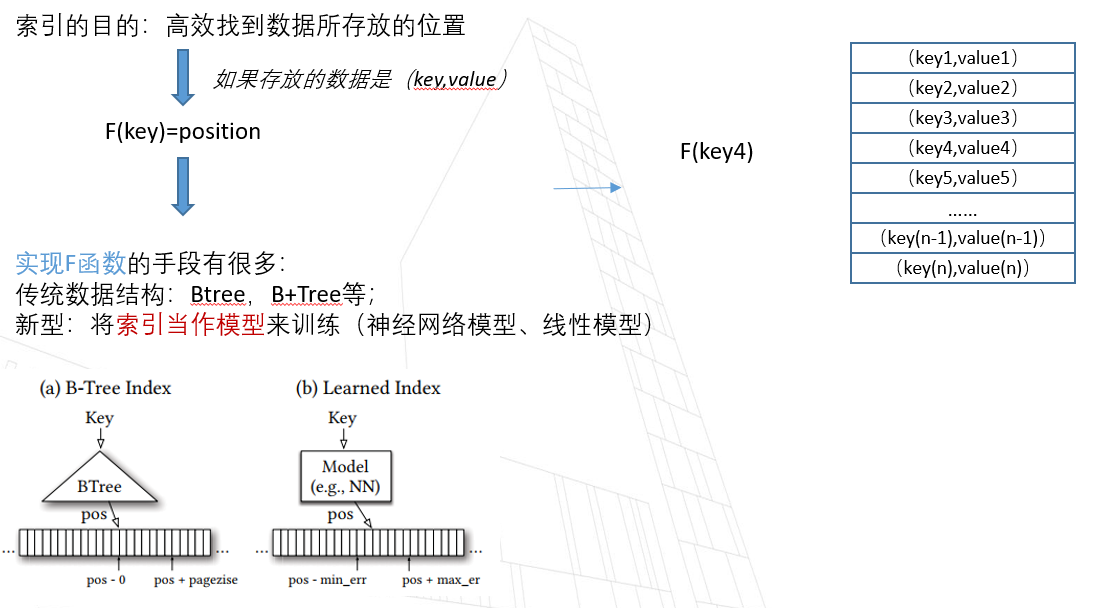

Learned Index,学习索引
RMI(recursive-model indexes)
- [1] Kraska T, Beutel A, Chi E H, et al. The case for learned index structures[C]//Proceedings of the 2018 international conference on management of data. 2018: 489-504.
最早的 learned index,中间节点中的模型为路由模型,叶子节点存放的是最终的预测模型
缺点:不能进行实时的写入(需要重新训练模型);RMI 的训练成本和数据分布有很大关系
PGM(Piecewise Geometric Model index)
- [2] Ferragina P, Vinciguerra G. The PGM-index: a fully-dynamic compressed learned index with provable worst-case bounds[J]. Proceedings of the VLDB Endowment, 2020, 13(8): 1162-1175.
