输入输出系统
注意 I/O 方式:给 I/O 时间和 CPU 时间计算比例;计算整个 I/O 时间
# 输入输出接口
也就是 I/O 控制器
# I/O 系统的组成与功能
I/O 系统包括外围设备、输入/输出接口和输入/输出软件,主要功能为实现人机交互,设备多,种类繁杂,速度差异大
- CPU 的速度太快,无法管理 IO 设备
计算机系统的输入输出接口实现主机和外设之间的信息交换
I/O 功能:实现主机和外设的通信联络控制:通过同步控制电路解决时间配合问题,通过联络信息管理外设和主机交换信息的时间
- 解析地址译码和设备选择:解析 CPU 发来的地址码,转化为具体的 IO 设备
- 实现数据缓冲:在输入输出设备和主机之间有一层数据缓冲,由数据缓冲寄存器实现
- 数据格式的转换:如并串/串并转换、数模转换、二进制数和 ASCII 码转换
- 传递控制命令和状态信息
- 终端功能
# 接口的基本结构与分类

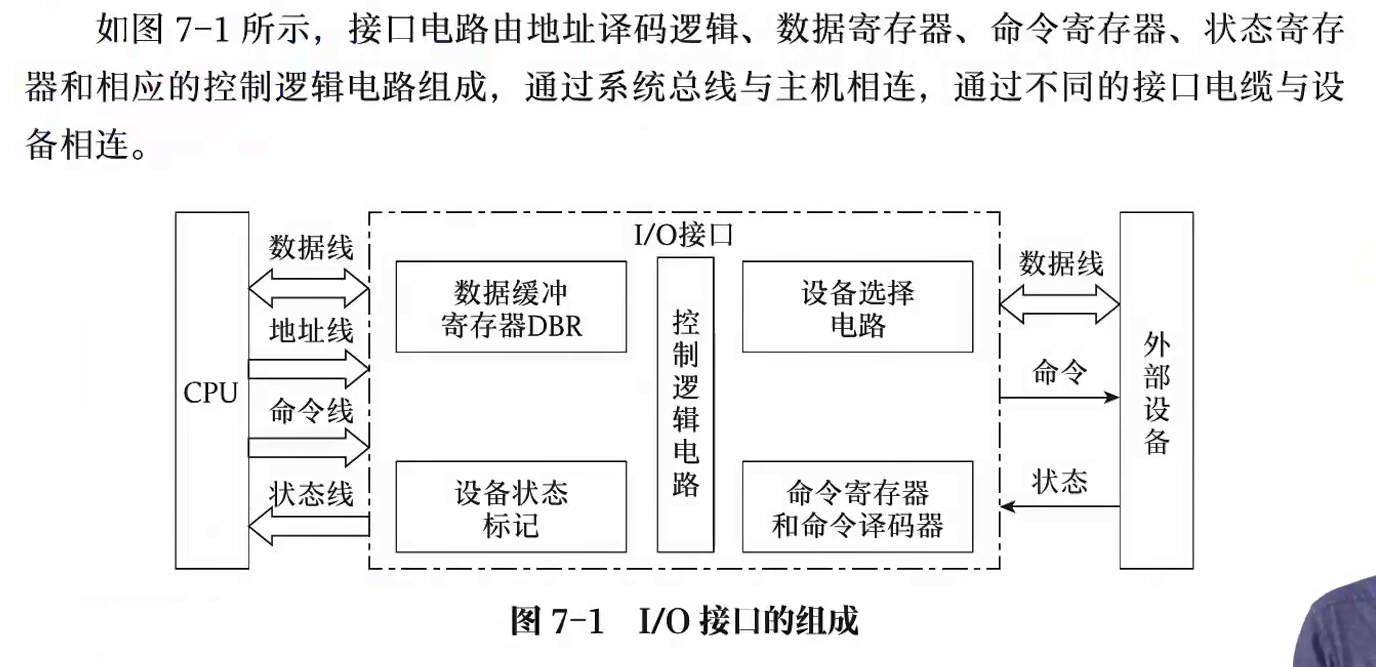

控制逻辑电路,上面对接 CPU,下面对接外设,有一定的处理信息能力,可以发现,IO 接口中有多种寄存器,这些寄存器也叫 IO 端口
| 分类依据 | 分类 |
|---|---|
| 数据传送 | 串行接口 并行接口 |
| 控制方式 | 程序查询接口 程序中断接口 DMA 接口 通道控制器 |
| 功能选择 | 可编程接口 不可编程接口 |
| 信号类型 | 数字接口 模拟接口 |
# I/O 端口与编码方式
IO 端口就是接口电路中可以被 CPU 直接访问的寄存器,常分为
- 数据端口
- 命令端口
- 状态端口
CPU 发送的数据实际上是直接发送到各 IO 接口中。为了节省硬件,状态信息和控制信息可以共用一个端口(寄存器),称为控制状态寄存器
- IO 没有地址端口,那么他是如何进行地址选择?
I/O 端口的编址方式:地址将由 CPU 发送给设备选择电路,由该电路实现地址选择,因为 IO 设备可以随时装上拆除,如果用地址寄存器,总会有不够用的情况。于是用设备选择电路,通过当前的电路情况产生信号告知该操作读写哪个设备
# 独立编址方式
又称 IO 映射方式,对外设端口单独编址,即与主存的编址完全无关
- 访存使用访存指令
- IO 指令使用 IO 指令(IO 指令是特权指令,只能由 CPU 执行,不能由用户执行)
如在 8086 中,主存地址为 0000H~FFFFH,IO 端口地址范围为 0000H~FFFFH,二者相互独立,互不影响
# 统一编址方式
存储器映射方式,外设端口和主存单元统一编址,占据相同的地址空间,但占据不同的地址范围
| 编址方式 | 定义 | 特点 |
|---|---|---|
| 统一编址 | 把 IO 端口当作存储器单元进行空间分配,采用统一的访存指令 | 优点:不需要专门的 IO 指令;占用了存储器地址空间,速度慢 |
| 独立编址 | IO 端口和存储器地址无关,需要设置专门的 IO 指令访问 IO 端口 | 优点:程序编址清晰,便于理解;缺点:IO 指令较少,增加了控制复杂性 |
前者依靠不同的地址码进行区分存储单元和 IO 端口,后者通过不同的指令进行区分
# 中断系统
异常事件发生,如在上网课,志愿者上门做核酸,打断了上网课,做完之后再去上网课,这其中做核酸就是一个中断
我们的目的是,在中断后再回到主程序停止处继续执行,这里注意 CPU 只有在指令执行周期结束后才会响应中断
# 中断分类及处理过程
根据中断发起者,分为
- 软件中断:如 0X80 命令,由程序发起,使用中断指令使机器进入中断处理
- 硬件中断:由随机产生的硬件事件而产生的中断
根据中断发生位置,分为
- 内中断:也叫异常,CPU 内部硬件或软件原因引起的中断,例如访存缺页、非法指令、等待超时、运行超时、特权指令、访存越界、内存校验错误、阶上溢、非法运算
- 外中断:CPU 意外原因引起的中断,常指 IO 中断,例如程序 IO 中断、DMA 中断、通道中断
在操作系统中,内中断分为错误(error)、陷入(trap)、异常(exception),均可由 CPU 检测到,例如:
根据中断的允许 / 禁止,可分为
- 可屏蔽中断:可被 CPU 通过指令限制某些设备发出中断请求的中断,例如CPU 关中断(CPU 将不响应任何中断)和设置中断屏蔽字(CPU 将响应优先级最高的中断)
- 不可屏蔽中断:电源断电

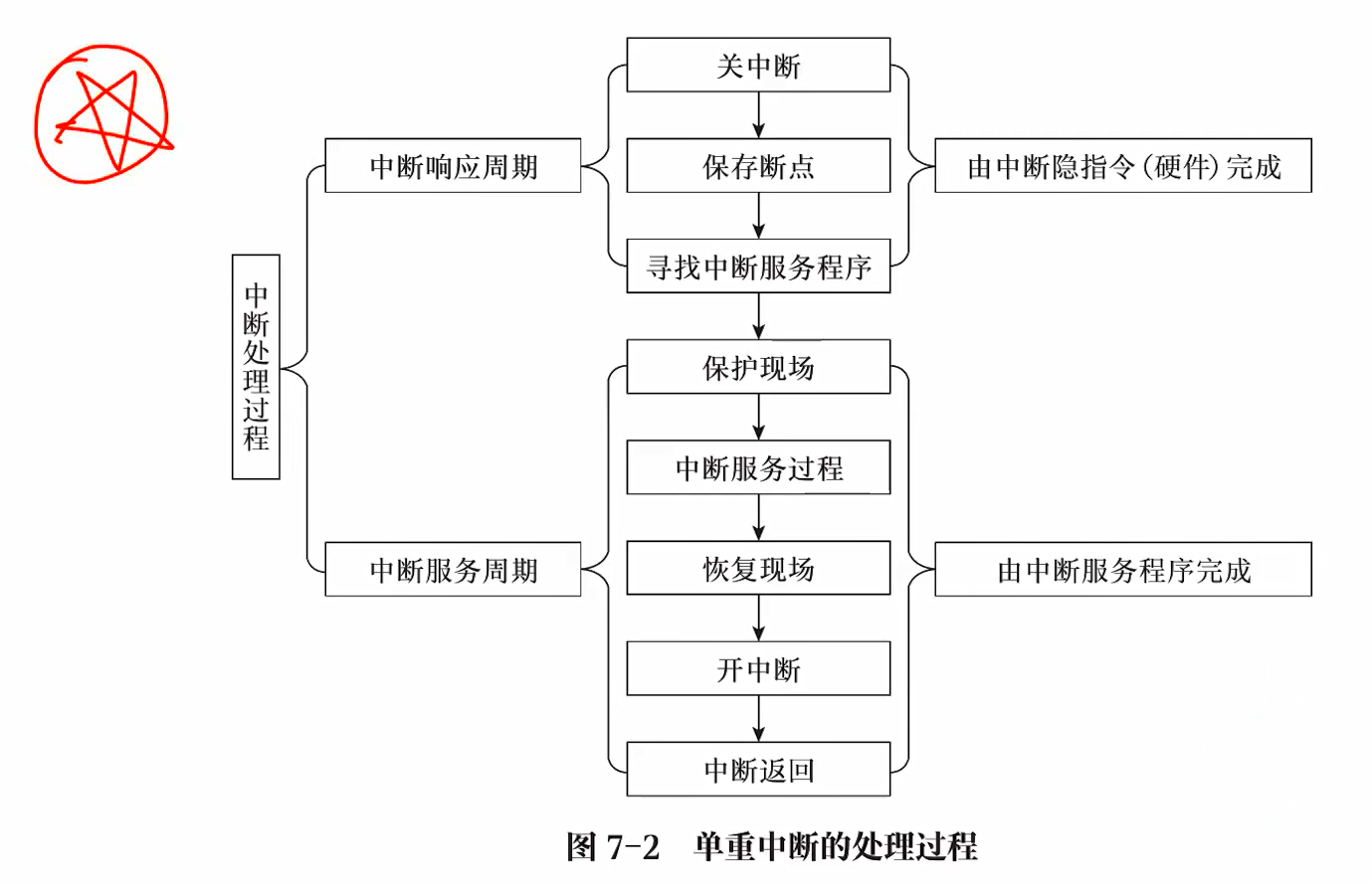

中断处理过程:中断处理系统需要解决以下几个问题,中断处理过程分为两个阶段(中断响应周期和中断服务周期)
- 中断源如何向 CPU 提出请求
- 中断源同时提出请求如何处理
- CPU 在什么条件、时间、以什么方式响应中断
- 如何保护现场
- 如何寻址入口地址
- 如何恢复中断,如何返回
- 处理中断途中又遇到中断如何处理
其中
- 中断响应周期负责:关中断、保存断点、寻找中断服务程序
- 中断服务周期负责:保护现场、中断服务过程、恢复现场、开中断、中断返回
# 中断请求标记与优先级判断
终端请求标记
- 中断对于主机来说实际上是一个异常事件,我们给每一个中断源设置一个比特作为标识符表识其是否提出中断,该位 1 即提出了中断
- 多个中断请求设法其构成一个中断请求寄存器,就像微程序的直接编码设计方式,固定下每位对应的中断源,如 1100 对应 abcd 四个中断源,就表示 ab 发出了中断请求,而 cd 没有发出
中断优先级判断:当系统同时出现多个中断源,如何判断先实现哪个中断
- 硬件排队器实现
- 软件程序查询实现优先级判断,就是 if-else 语句
# 中断响应条件、中期、指令及流程
中断相应条件必须同时满足
- 中断源提出中断请求
- 在所有中断源中,有优先级最高的中断且当前没有更高级的中断服务程序正在执行
- CPU 允许中断:CPU 有两种状态,一种是关中断,此时允许触发器为 0;另一个是开中断,允许触发器为 1。只有访问允许触发器得到 1 时才允许触发中断
- 指令周期结束
中断响应周期和中断隐指令:隐指令指计算机中实际不存在于指令系统的指令,完全由硬件完成,中断响应周期中,中断隐指令主要完成以下操作
- 关中断:进入不可响应中断的状态
- 保存断点:保存 PC 的值
- 寻找中断服务程序:针对不同的中断源寻找不同的中断服务
寻找中断服务有两种方法,中断向量表存放中断服务程序的入口地址,中断向量指的是中断服务程序的入口地址在中断向量表中的地址
- 硬件向量法:在中断向量表中查询对应的中断服务程序的入口
- 中断向量法(软件查询法):通过中断向量查询中断向量表(就像间接寻址)
中断服务程序流程:服务有以下操作,并不是由隐指令实现
- 保护现场:除了 PC,还要保护寄存器的状态等
- 中断处理:执行中断服务程序
- 恢复现场
- 开中断:由 ISR 实现
- 中断返回
# 多重中断
也叫中断嵌套,在处理中断的过程中出现新的更紧集的中断,实现多重中断的条件
- 提前设置开中断指令
- 设置中断的优先级,优先级高的中断有权中断优先级别低的中断源

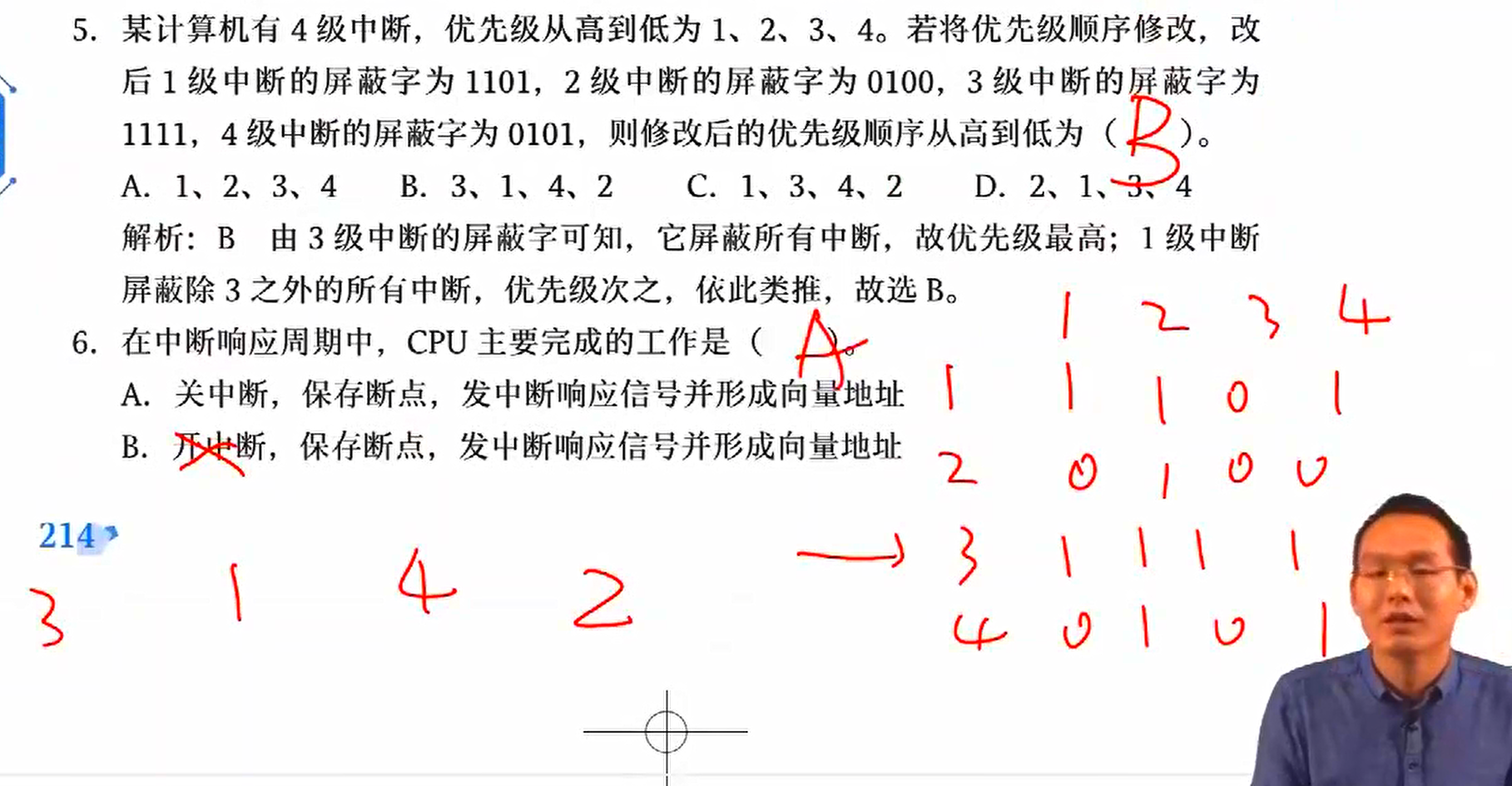

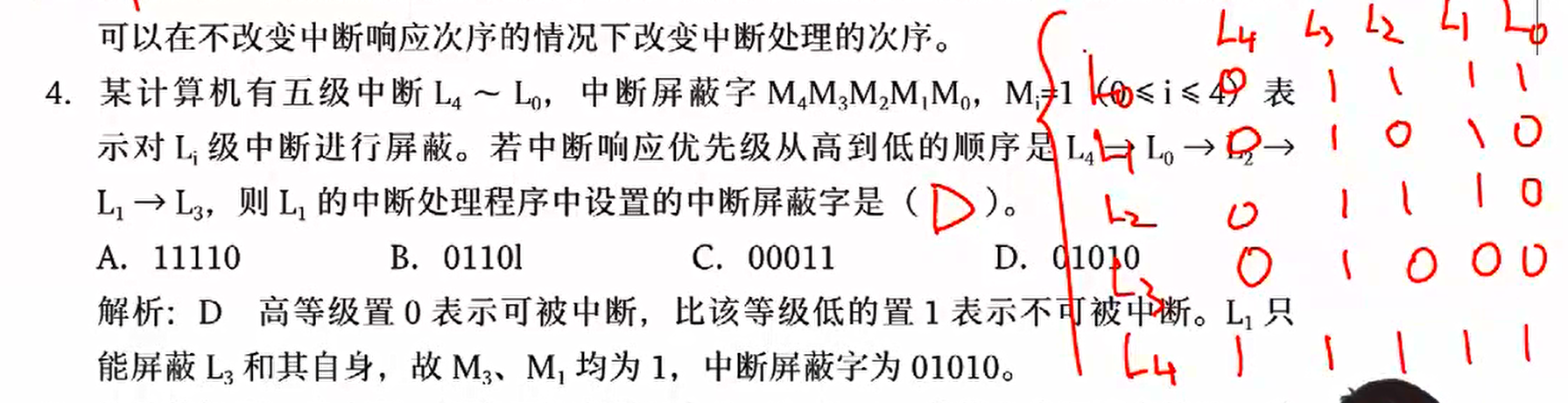

中断屏蔽寄存器:记录各个中断源的中断屏蔽字,中断屏蔽字由一串二进制位构成,1 越多,表示优先级越高(全 1 的中断字优先级最高),如
1 表示可以屏蔽,0 表示被屏蔽,默认自己可以屏蔽自己,又如
中断的优先级分为两种
- 当中断响应次序由硬件排队电路实现,无法改变,该优先级称为响应优先级
- 当中断响应次序是中断服务的执行次序,可以由屏蔽码动态改变,该优先级称为处理优先级

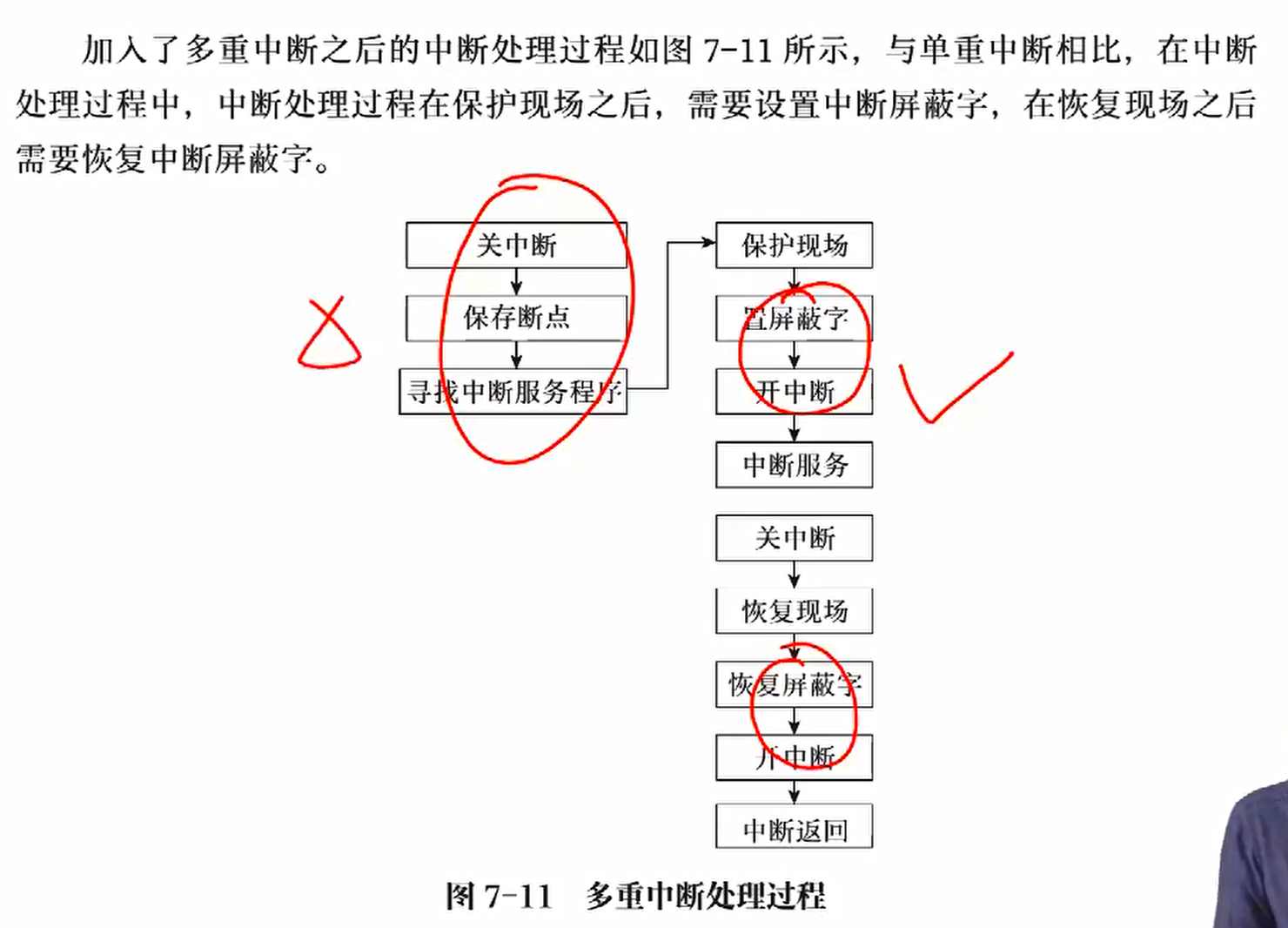

引入多重中断后的中断处理流程
# 输入输出方式
常用的 I/O 控制方式包括:程序查询方式、程序中断方式、直接存储器存取(DMA)方式、I/O 通道控制方式和 I/O 处理机方式
- 尽可能减少 CPU 参与 I/O,避免 I/O 拖慢 CPU
# 程序方式
# 程序查询方式

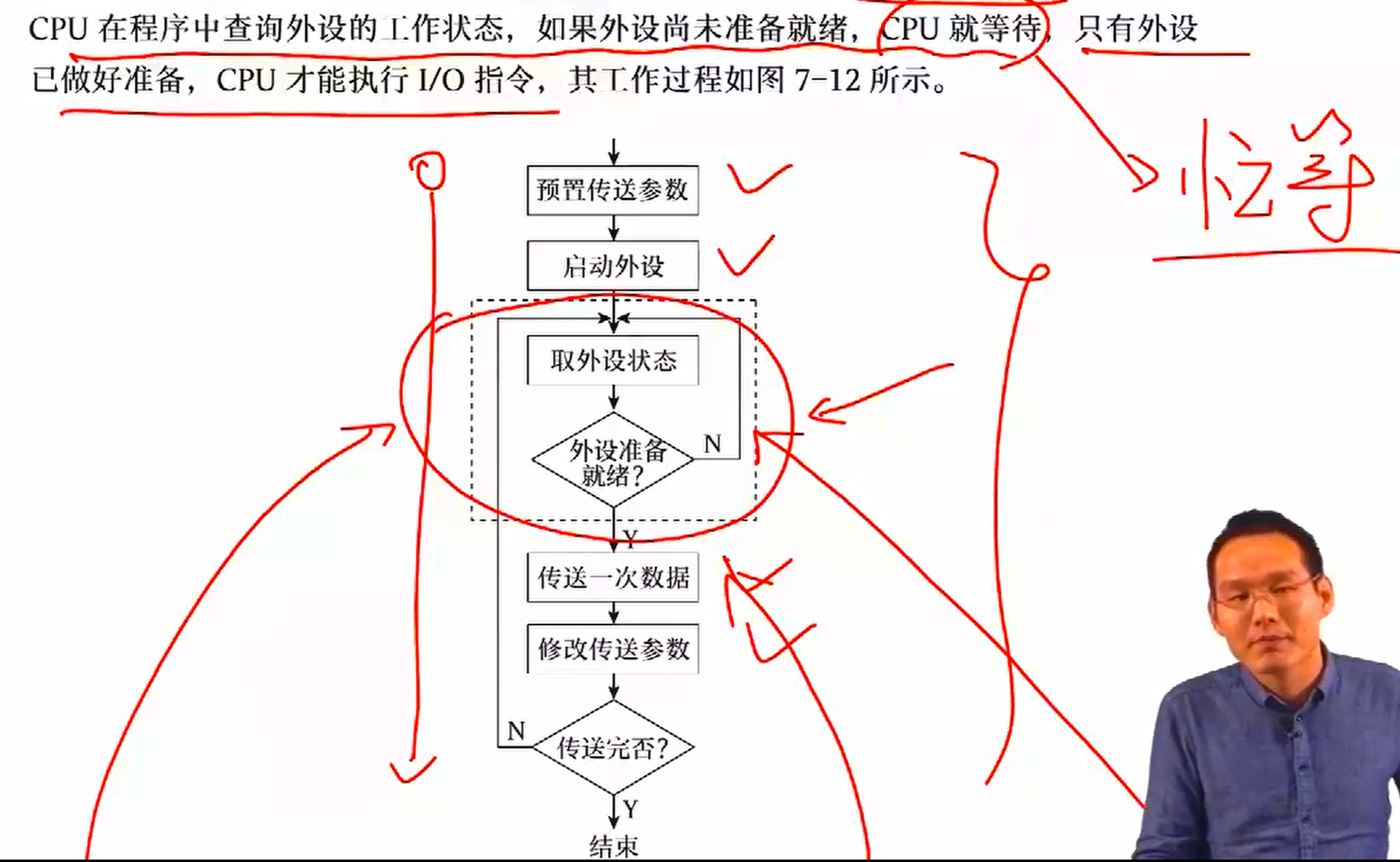

通过 CPU 不断执行指令完成和 IO 设备的信息传送
- 查询指令:不断查询 IO 设备是否准备好,准备好了开始传送
- 传送指令:传送数据
- 转移指令:重复该过程
CPU 完全参与 IO 控制
- 特点:接口中至少有两个寄存器,一个数据缓冲寄存器存储指令,一个设备状态寄存器供 CPU 查询状态
- 优点:硬件简单,易实现
- 缺点:CPU 长期等待,系统效率低;CPU 串行工作效率低;不能发现和处理错误和异常
大部分时间花费在查询状态这一步,IO 设备准备实在是太慢了,根本原因在于外设只能被动被查询状态,无法主动报告自身是否准备好
- 高速设备采用这种方式计算比例有可能大于 100%,这显然是不可能的,于是得到结论,高速设备无法使用程序查询方式
# 程序中断方式
使用中断处理程序和外设通信,以中断的方式主动报告自己的状态,当外设准备好后,发送中断请求,主机执行中断服务程序,完成和外设的数据传输
- 于是 CPU 不用串行查询外设状态,节省大量时间
处理过程:在程序中安排一条指令,向外设发出 START 信号,外设收到后进行准备,同时 CPU 可以进行其他工作,当外设准备好后,便发送中断请求(INT)信号,CPU 中断,执行和外设的中断服务程序,实现数据传输(通常是一个字或一个字节进行传送)
同样的,传输也是一个循环过程,和程序查询一样,需要重复传输,即重复执行中断处理程序
- 传输的基本单位是字或字节
- 每传输一个单位都要中断以此
- IO 设备的启动需要 CPU 参与
# 直接存储器存取
直接存储器存取(Direct Memory Access, DMA)方式是单独在外设和主存间开辟一条“直接数据通道”,不需要 CPU 的参与,直接在主存和外设间高速传输数据
在 DMA 方式中,对数据传送过程进行控制的硬件叫做 DMA 控制器

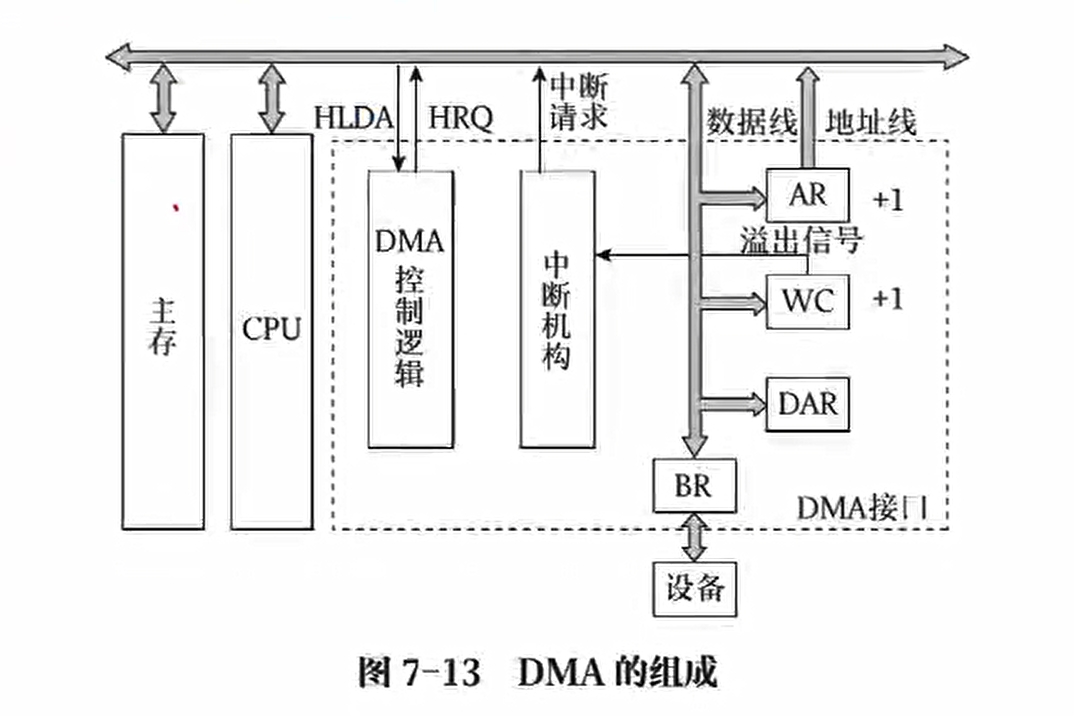

DMA 的组成
核心结构
- DMA 控制逻辑
- 寄存器:需要寻址,包括内存地址寄存器、命令 / 状态寄存器、数据寄存器、数据计数器
- 中断机构:整个过程 CPU 不知道,需要 DMA 主动发出中断告知数据是否传输完成 ,需要 CPU 进行相应的后处理
DMA 控制器的功能包括
- 接受外设发出的 DMA 请求,并向 CPU 发出总线请求
- CPU 响应总线请求并发送响应信号后,CPU 接管对总线的控制,进入 DMA 操作周期
- 确定数据所在主存地址及长度,并能够自动动态修改
- 识别传输方向,内存向 IO 还是 IO 向内存
- 向 CPU 报告 DMA 操作的结束,即中断
四类寄存器
- 内存地址寄存器 MAR
- 命令状态寄存器 CR
- 数据寄存器 DR
- 数据计数器 DC
DMA 的工作阶段
- 预处理阶段:CPU 来做,启动 DMA,设置数据传输方向,初始化地址、数据寄存器内容
- 数据传输阶段:完全由 DMA 控制
- 后处理阶段:DMA 向 CPU 发出中断,CPU 通过中断响应程序完成,这一步主要由 CPU 完成
有一个问题:DMA 访存时 CPU 也想访问内存,怎么处理?
三种方法
- 停止 CPU 访问法:在 DMA 获得访问权限到结束之前,CPU 无访存权限
- 存储器分时法:将单位时间一分为二,CPU 和 DMA 交替访问内存,由于 CPU 频率远大于 DMA,这样均分会造成大量的 DMA 空访存,拖慢系统效率
- 周期挪用法(最常用):CPU 对主存的访问居于主要地位,一旦外设获得 DMA 请求后(并获取 CPU 批准),DMA 将获得一个周期的访存权,传送一个字/字节,再把权限交回 CPU,CPU 继续自己的操作,同时等待下一个 DMA 请求的到来
周期挪用法的周期是什么周期?指令周期?存取周期还是时钟周期?
答案是存取周期,很明显一次传送一个字,就是一个存取周期的工作
DMA 请求到达时,其访存的优先级大于 CPU 的访存权,DMA 连接高速设备,如果不及时处理,很有可能发生数据丢失
DMA 的特点
- 将内存和 CPU 分开,既可以由 CPU 访问,又可以由外设(DMA)访问
- DMA 处理内存地址地址以及数据长度均使用硬件电路实现
- DMA 只有开始和结束需要 CPU 参与(预处理和后处理)
- DMA 传送数据快且与 CPU 并行工作
注意
- CPU 对中断的响应必须在每个指令周期结束,对于 DMA 请求是在每个存取周期(机器周期)结束
- DMA 对内存的访问权高于 CPU
- 数据传输过程不需要 CPU 控制,DMA 有自己的处理器
- 在 DMA 方式中,由外设发出 DMA 请求,由 DMA 控制器发出总线请求
# I/O 通道控制方式
在大型计算机系统中,IO 设备多,输入输出多,DMA 远不能满足要求,于是引入通道
通道,是一种更高级的 IO 控制部件,拥有自己的软件,即通道程序,相当于一个小型的 CPU,当然,通道受到 CPU 的管理,如开始和停止,并且要向 CPU 报告自己的状态
- 硬件:通道
- 软件:通道程序
- 相当于一个迷你 CPU
- 和 CPU 共享内存
- 指令较简单,只能做 IO
通道的功能
- 接收 CPU 的 IO 指令
- 从主存取出通道指令,经译码后向外设发送命令
- 实现内存和外设的数据传送
- 从外设获取状态信息并放在主存中,供 CPU 访问使用
- 外设和自己的中断请求按次序及时报告 CPU
通道的工作过程:通常几百万个字节传输 CPU 参与干扰一次
- 发出访管指令,进入内核态,编制通道程序
- 通道指令通道程序,组织 IO 操作
- IO 操作结束后,CPU 响应通道发出的中断请求
通道的类型
- 字节多路通道:带宽为求和
- 数组多路通道:带宽为 max
- 选择通道:带宽为 max
DMA 方式和通道方式的区别
- 通道可以控制多台设备,DMA 控制单个外设
- 通道方式中 CPU 的干预更少
- 通道程序可以使用指令灵活改变,DMA 是写死的
# I/O 处理机方式
IO 处理机也叫外围处理机,有内存、有自己的指令集、能独立完成 IO 控制,能纠错改错,就是一个仅负责 IO 的小 CPU
| IO 方式 | 实现原理 | 实现方式 | 适用范围 |
|---|---|---|---|
| 程序查询 | CPU 执行输入输出指令 | 纯软件 | 中低速设备 |
| 程序中断 | 执行终端服务程序 | 软件+硬件 | 中低速设备 |
| DMA | DMA 控制 IO | 纯硬件 | 中高速且以高速为主 |
| 通道 | 通过通道执行通道程序 | 软件+硬件 | 高速和超高速设备 |
考试计算
- 计算 CPU 用于 IO 的时间
- CPU 用于 IO 时间和 IO 总时间的比例

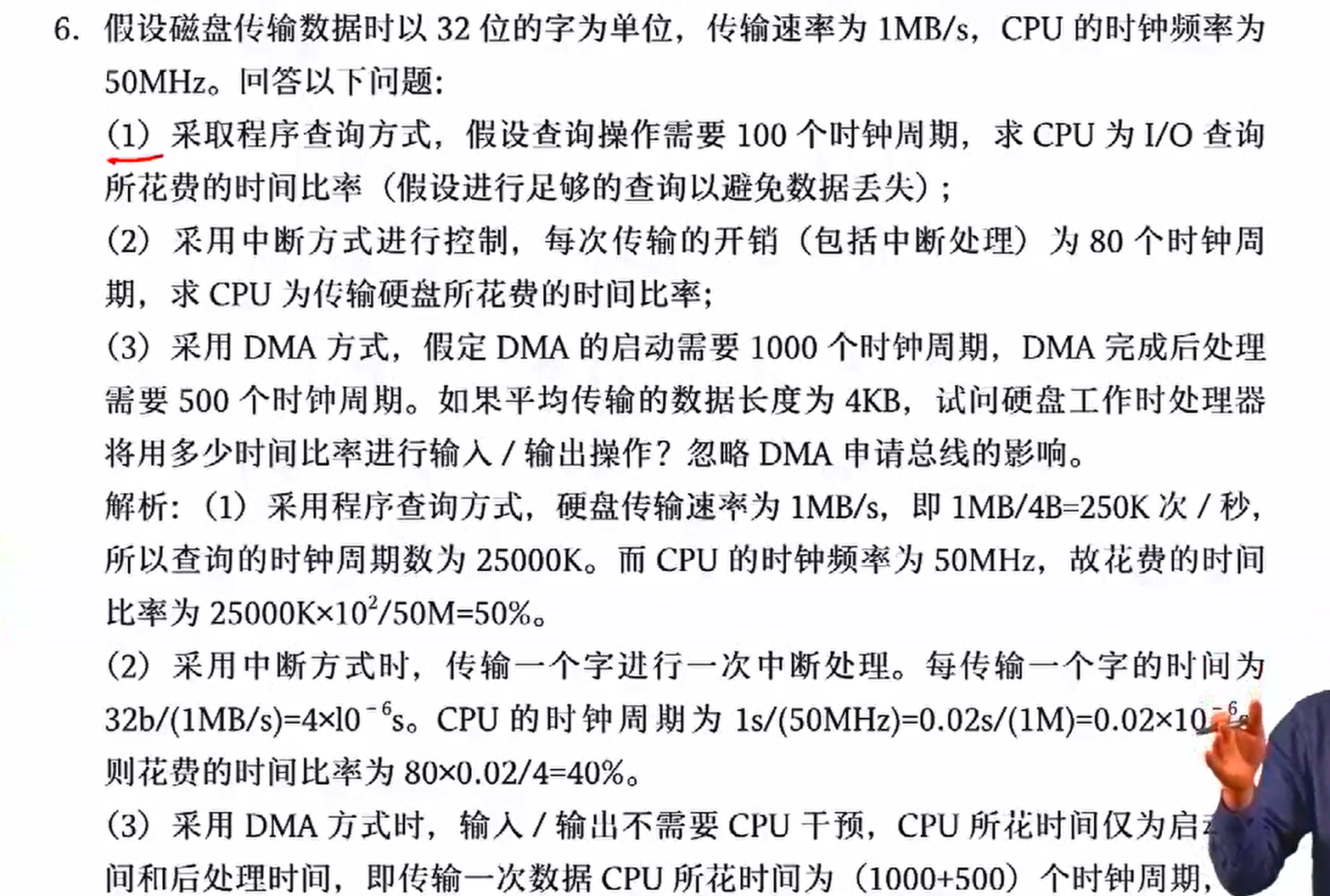

栗题一
- 数据传输速率 / 字节单位 = 单位时间数据传输次数
- 数据传输次数 x 每次传输时间(时间周期) = IO 所花时间
- IO 所花时间 / CPU 频率 = IO 所占比例

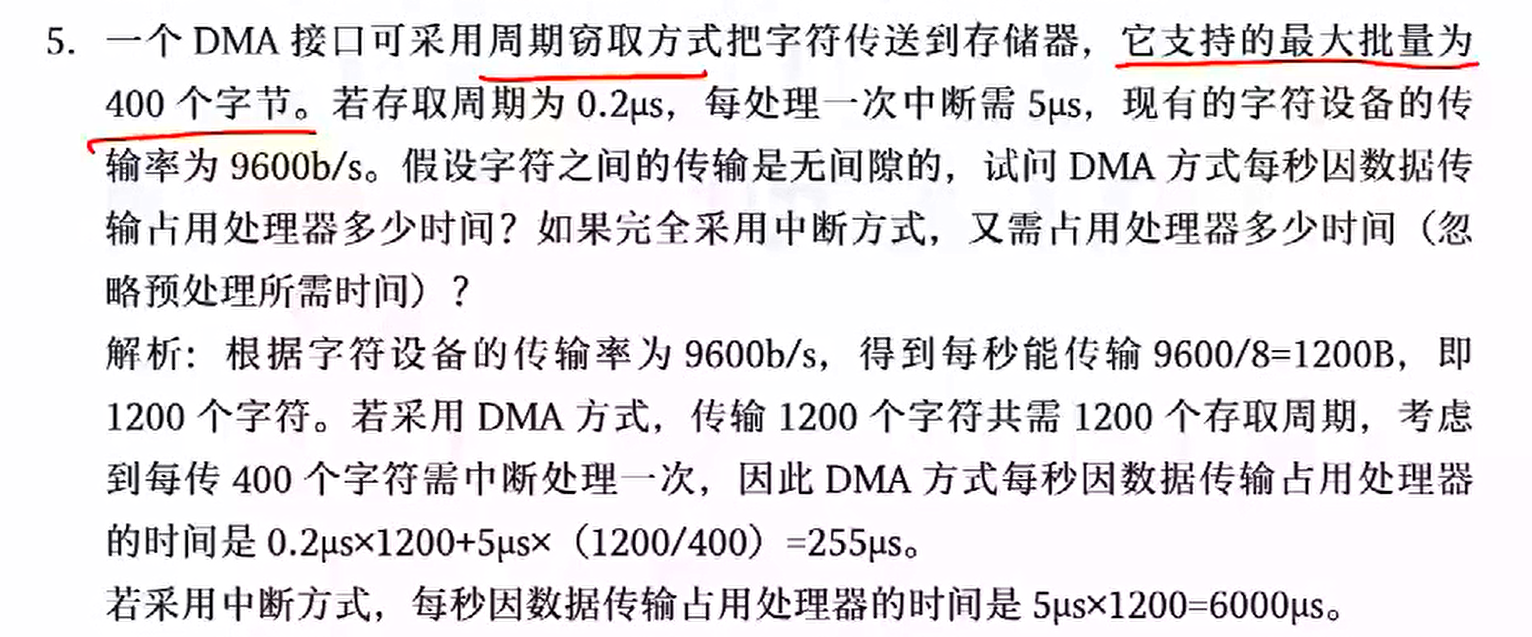

栗题二:周期挪用法
- 挪用/窃取的是存取周期,每个字节均窃取一次,常常存取周期假定为时钟周期
- 后处理属于一次中断,每批需要处理一次
可以发现周期窃取中等待的存取周期占大头,在各种情况中均是如此,并且数据越大,这种占比会越高
| IO 方式 | 中断作用 |
|---|---|
| 中断 IO | 借助中断传输数据 |
| DMA | 借助中断后处理 |
| 通道 | 第一次中断为了构造通道程序;第二次为了后处理 |
| 程序查询 | 无中断 |
三个设备,两个阶段
- 三个设备:内存/CPU、IO 接口、IO 设备
- 两个阶段:IO 准备数据阶段、IO 指令阶段
其中 CPU 的作用范围仅仅作用于 IO 接口,外设也仅仅和 IO 接口打交道,这意味着:准备数据阶段和 CPU 其实无关,设备与 CPU 并行
请求内容
- 中断 IO 请求 CPU 处理时间
- DMA 请求总线事务
响应时间
- 中断 IO 发生在指令周期结束,这和中断是一致的
- DMA 和周期窃取发生在存取周期结束
